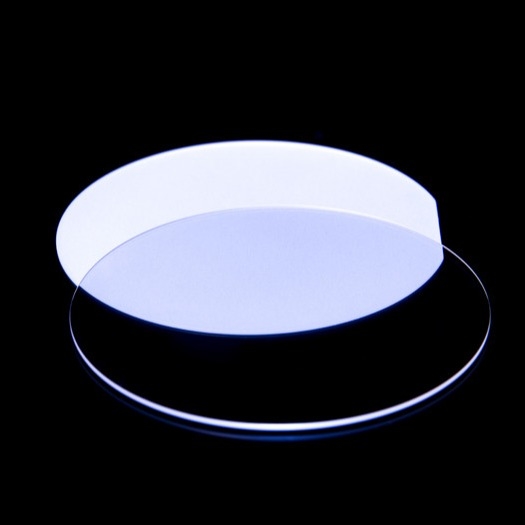

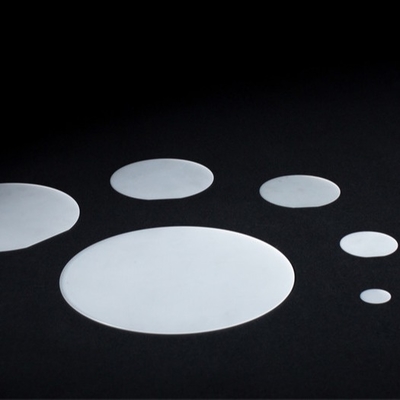

Durabilidade alta Sapphire Crystal Optics
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Número do modelo: | Safira (Al2O3) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 partes |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Gaveta, frasco, pacote do filme |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10000 partes/mês |
|
Informação detalhada |
|||
| Material: | Sapphire Wafer | Densidade: | 3,97 g/cm3 |
|---|---|---|---|
| Ponto de derretimento: | 2040 graus de C | condutibilidade térmica: | 27,21 com (m x K) em 300 K |
| Expansão térmica: | 5,6 x 10 -6 /K (C-linha central paralela) & 5,0 (C-linha central perpendicular) x 10 -6 /K | Dureza: | Knoop 2000 kg/mm 2 com o indenter 2000g |
| Capacidade de calor específico: | 419 j (quilograma x K) | Constante dielétrica: | 11,5 (C-linha central paralela) 9,4 (C-linha central perpendicular) em 1MHz |
| Destacar: | 3,97 g/cm3 Sapphire Crystal,Cristal de Sapphire Al 2O3 |
||
Descrição de produto
Aplicações altas do comprimento de onda longo de Sapphire Crystal Optics For Short And da durabilidade
A safira é usada para breve e as aplicações do comprimento de onda longo (UV e IR) além da escala onde o sistema ótico convencional executa adequadamente. As altas temperaturas e os ambientes hostis igualmente necessitam o uso do sistema ótico da safira.
· Janelas da iluminação - para a iluminação do brilho muito alto, as janelas da safira sobrevivem ao calor elevado mesmo ao fornecer a transmissão espectral a mais larga.
· Lightguides da safira - hastes da safira; usado no thermometry de alta temperatura além da escala do sistema ótico de quartzo.
· Componentes óticos: as lentes, os prismas e outros sistemas óticos do laser e os infravermelhos são fabricados da safira ótica alta da qualidade.
| PROPRIEDADES ÓTICAS de SAPPHIRE Al 2O3 | |
|
Escala de transmissão |
0,17 a 5,5 mícrons |
|
R.I. |
1,75449 (o) 1,74663 (e) em 1,06 mícrons |
|
Perda de reflexão |
em 1,06 mícrons (2 superfícies) para o-Ray - 11,7%; para e-Ray - 14,2% |
|
Posicione da absorção |
0,3 x 10-3 cm-1 em 2,4 mícrons |
|
dN/dT |
13,7 x 10-6 em 5,4 mícrons |
|
dn/dm = 0 |
1,5 mícrons |
| PROPRIEDADES FÍSICAS de SAPPHIRE Al 2O3 | |
|
Densidade |
3,97 g/cm3 |
|
Ponto de derretimento |
2040 graus de C |
|
Condutibilidade térmica |
27,21 com (m x K) em 300 K |
|
Expansão térmica |
5,6 x 10 -6 /K (C-linha central paralela) & 5,0 (C-linha central perpendicular) x 10 -6 /K |
|
Dureza |
Knoop 2000 kg/mm 2 com o indenter 2000g |
|
Capacidade de calor específico |
419 j (quilograma x K) |
|
Constante dielétrica |
11,5 (C-linha central paralela) 9,4 (C-linha central perpendicular) em 1MHz |
|
Módulo Young (e) |
335 GPa |
|
Módulo da tesoura (g) |
148,1 GPa |
|
Módulo de maioria (K) |
240 GPa |
|
Coeficientes elásticos |
C11=496C12=164C13=115 |
|
Limite elástico aparente |
MPa 275 (40.000 libras por polegada quadrada) |
|
Relação de Poisson |
0,25 |
|
Orientação |
R-plano, C-plano, Um-plano, M-plano ou uma orientação especificada |
|
Tolerância da orientação |
± 0.3° |
|
Diâmetro |
2 polegadas, 3 polegadas, 4 polegadas, 6 polegadas, 8 polegadas ou outro |
|
Tolerância do diâmetro |
0.1mm para 2 polegadas, 0.2mm para 3 polegadas, 0.3mm para 4 polegadas, 0.5mm para 6 polegadas |
|
Espessura |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm ou outro; |
|
Tolerância da espessura |
25μm |
|
Comprimento liso preliminar |
16.0±1.0mm para 2 polegadas, 22.0±1.0mm para 3 polegadas, 30.0±1.5mm para 4 polegadas, 47.5/50.0±2.0mm para 6 polegadas |
|
Orientação lisa preliminar |
± 0.2° do Um-plano (1 1-2 0); ± 0.2° do C-plano (0 0-0 1), C-linha central projetada 45 +/- 2° |
|
TTV |
≤10µm para 2 polegadas, ≤15µm para 3 polegadas, ≤20µm para 4 polegadas, ≤25µm para 6 polegadas |
|
CURVA |
≤10µm para 2 polegadas, ≤15µm para 3 polegadas, ≤20µm para 4 polegadas, ≤25µm para 6 polegadas |
|
Front Surface |
Epi-lustrado (Ra< 0=""> |
|
Superfície traseira |
Terra fina (Ra=0.6μm~1.4μm) ou Epi-lustrado |
|
Empacotamento |
Empacotado em um ambiente do quarto desinfetado da classe 100 |
Verificação de aceitação
1. O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
2. Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
3. Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
4. Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
