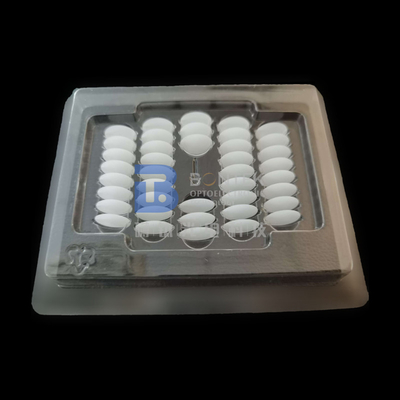

Os cortes personalizados escolhem Crystal Quartz Wafer
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | BonTek |
| Certificação: | ISO:14001 |
| Número do modelo: | Único Crystal Quartz |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 50 PCes |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | O pacote do filme, vácuo selou |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 800000 PCes/mês |
|
Informação detalhada |
|||
| Material: | Único Crystal Quartz | Tipo de corte: | X, Y, Z, EM, SC, ST |
|---|---|---|---|
| Superfície: | Polonês, regaço, gravura em àgua forte | Aplicação: | SERRA, pioelectricidade, Bulkwave |
| Modo da vibração: | Tesoura da cara, tesoura da espessura | Fator de acoplamento eletromecânico (K): | 0.10~0.25 K2/% |
| d33: | 2.1×10^-12 C/N | A dureza de Moh: | 7 |
| Destacar: | Os cortes personalizados escolhem Crystal Quartz Wafer,Bolacha da SERRA gravura em àgua forte,Único Crystal Quartz Wafer Blanks |
||
Descrição de produto
Os cortes personalizados escolhem Crystal Quartz Wafers Blanks para a SERRA e aplicações piezoelétricas
BonTek é um fabricante profissional de placas de quartzo no PRC. Os produtos principais são SC-corte, Em-corte, bolachas e placas do -corte e do quartzo do FC-corte. Ou, você pode usar o padrão do IRE ou o ângulo de Eular. São usados como carcaças da SERRA, janelas óticas, bolachas do portador, ou microplaquetas do bulkwave fazendo todos os cristais da categoria, filtros, OCXO, TCXO comerciais e militares etc.
BonTek é equipado com o QSC41L da empresa de EFG em Alemanha para fazer o controle do ângulo. Pode trabalhar em cortes da TI, do SC e do FC para a medida e a classificação do ângulo. Nossa capacidade é 800.000 partes mensais no SC-corte e 1 milhão mensal no Em-corte este momento, incluindo todos os tipos convexo-Plano datilografaram as peças com ou sem o polimento.
| Produto |
Único Crystal Quartz Wafer |
||||
| Q-valor |
1.8×10^6 mínimo, 2.4×10^6, 3.0×10^6 (padrões do IEC) |
||||
| ECD |
2/cm2,10/cm2,30/cm2,100/cm2,300/cm2; Quartzo varrido (padrões do IEC) |
||||
| Inclusões |
Ia, Ib, I, II, III categorias (padrões do IEC) |
||||
| Orientação |
X, Y, Z, EM, ST, BT, CT, E, descolamento, GT, NT, FC, SC, TI, etc. |
||||
| Diâmetro | 2 polegadas 50.8mm |
3 polegadas 76.2mm |
4 polegadas 100mm |
6 polegadas 150mm |
8 polegadas 200mm |
| Tolerância | ±0.2mm | ±0.2mm | ±0.2mm | ±0.2mm | ±0.2mm |
| Espessura Tolerância |
±0.025mm | ±0.025mm | ±0.025mm | ±0.025mm | ±0.025mm |
| Semente | sem sementes para algum corte Ou com semente |
sem sementes para o Z-corte O outro corte com semente |
|||
| Plano preliminar | 16±2mm | 22±2mm | 32±2mm | 47.5±2mm 57.5±2mm |
57.5±2mm |
| Entalhe | - | - | - | 1~1.25mm 89~95° |
1~1.25mm 89~95° |
| S/D | 40/20 | 60/40 | 60/40 | 60/40 | 60/40 |
| TTV | <1> | <5um> | <5um> | <5um> | <5um> |
| PLTV | >95% | >95% | >95% | >95% | >95% |
| Urdidura | <9um> | <15um> | <30um> | <50um> | <70um> |
| Curva | <9um> | <15um> | <30um> | <40um> | <60um> |
| Ra | <0> | <1nm> | <1nm> | <1nm> | <1nm> |
| Material | Categoria (Piezo/ótica) de único Crystal Quartz Blanks |

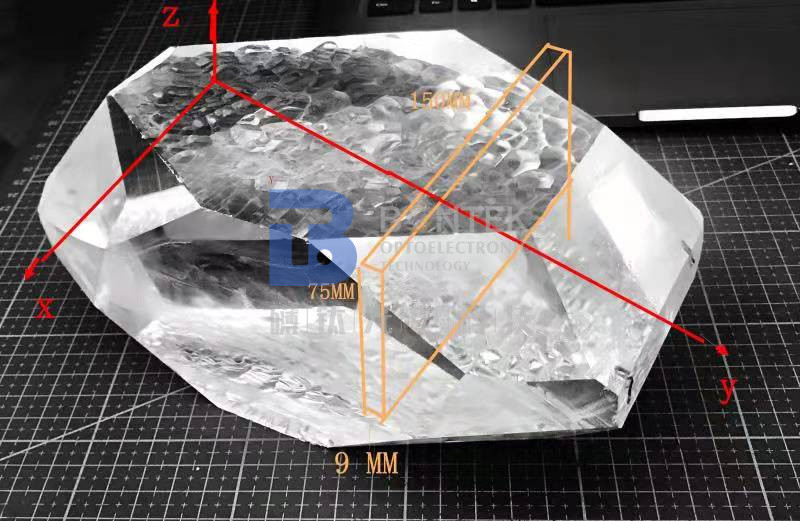

| Crystal Chunk | Barra pura de Z, barra pura de Y, quartzo varrido |
| Q-valor sintético | 1.8×10^6 mínimo, 2.4×10^6, 3.0×10^6 (padrões do IEC) |
| Densidade do canal gravura em àgua forte (ECD) | 2/cm2, 10/cm2, 30/cm2, 100/cm2, 300/cm2; Quartzo varrido (padrões do IEC) |
| Densidade das inclusões | Ia, Ib, I, II, III categorias (padrões do IEC) |
| Tipo cortado (orientação) | EM, BT, CT, E, descolamento, GT, NT, FC, SC, TI, C.A., porque, ST, TS, TA, NT RT, LC, etc. |
| Tolerância de ângulo (±) | Ângulo da teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2, etc. |
| Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30, etc. | |
| Tamanho para a placa redonda | De 3.0mm a 50.80mm (com) do plano/2", 3", 4", 5", 6" e 8' ‘(bolachas) |
| Tamanho para a placa quadrada | 1.6×1.6mm ~ 41×48 milímetro ou mesmo tamanho maior |
| Tamanho para a placa de SMD | 1.2x2.4mm acima na opção do cliente |
| Tolerância do tamanho (±) | ±0.01 milímetro, ±0.005mm, ±0.0005mm, |
| Espessura da frequência | 1 megahertz até 54Mhz para o fundamento do Em-corte; Até 70Mhz gravando |
| Plano | Por pedido (perpendicular lisa à linha central de X dentro do grau ±10) |
| Revestimento de superfície | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Lustrou (óxido do cério) & gravou o STD |
| Subtexto | Fundamento, terceiro subtexto (ó), quinto subtexto (5o) |
| Contornar (°dioptric) | Plano-convexo: 0.5°dioptric~10°dioptric; Biconvexo: 10°dioptric~15°dioptric |
FAQ:
- Q: Que são os produtos você principalmente para trabalhar sobre?
: Nós olhamos nos como o especialista piezo da bolacha. Nós somos muito primeiramente trabalhar com único Crystal Quartz em China aproximadamente 30 anos há. Então gradualmente nós pisamos no campo do vidro de LiNbO3, de LiTaO3, de quartzo, do LGS, do CTGS etc. Especialmente, se você está procurando um fornecedor piezo de quartzo, nós somos a escolha final! Nós externalizamos milhões de placas de quartzo todos os anos porque nós dominamos EM, cortes do SC e da TI com precisão superior do ângulo.
- Q: Pode você aceitar a personalização do produto?
: Sim, naturalmente. Nós podemos fabricar conforme seu pedido. Além, nós somos tão experientes com bolachas piezo que nós podemos lhe fornecer sugestões relevantes se você não é 100% certo sobre sua escolha. Além disso, nós temos algumas bolachas padrão no estoque, verificamos por favor connosco.
- Q: Pode você entregar os bens através de nosso agente do correio?
: Sim, nós sugerirí-o-amos para ir com o agente que do correio você é o mais familiar com (DHL, Fedex, UPS etc.). Nós podemos enviar através de sua conta. E, naturalmente, nós embalaremos os produtos com segurança no tamanho aceitável para ajudá-lo a salvar os custos de envio. Se você nos precisa de tomar do frete, não é igualmente um problema. Nós igualmente temos o bom desconto com as empresas de correio internacionais.
- Q: Como pode você nos garantir obtém o que nós queremos com segurança?
: Os produtos da bolacha são frágeis e às vezes caros. A última coisa, como o fabricante, nós queremos ver somos os produtos que nós fazemos fomos danificados durante o correio. Em consequência, nós embalaremos as bolachas adequadamente e po-las-emos em uma caixa apropriada enchida com a esponja do amortecedor. Contudo, os acidentes são inevitáveis às vezes. Assim, siga por favor de “as etapas da verificação aceitação” mostradas nos desenhos abaixo. Se acontecido indesejável, nós dará o reabastecimento ou o reembolsará se você segue as etapas de verificação.
- Q: Podemos nós visitar sua fábrica?
: Certo. A inspeção de fábrica é importante para a compra da grande quantidade e a cooperação a longo prazo. Cara a cara a discussão é o que nós na maior parte seguros com. Durante os anos passados, os nomes sonantes em todo o mundo testemunharam nosso progresso no acúmulo da fábrica. Atualmente, devido à pandemia Covid-19, nós igualmente tivemos a experiência da videoconferência com compradores globais.
Verificação de aceitação
- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
