Osciladores piezoelétricos das bolachas LGS Crystal For Filters Resonators And de Langasite
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | BonTek |
| Certificação: | ISO:9001, ISO:14001 |
| Número do modelo: | Bolachas de Langasite |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 PCS |
|---|---|
| Preço: | Negociável |

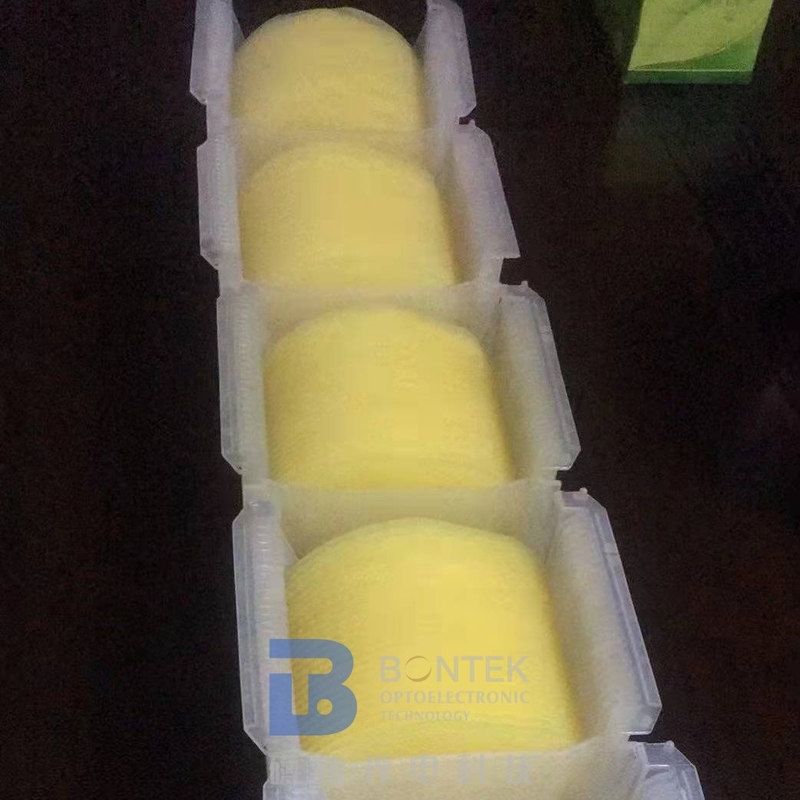

| Detalhes da embalagem: | O pacote do frasco da gaveta, vácuo selou |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 5000 PCes/mês |
|
Informação detalhada |
|||
| Material: | Bolachas de Langasite | Fator de acoplamento eletromecânico: | 15,8 |
|---|---|---|---|
| Frequência que espaça Δf, %: | 0,90 | Corte 1: | 138.5° |
| Corte 2: | 26.7° | Diâmetro/tamanho: | 100mm ±0.25mm |
| Espessura: | 0.5mm ±0.03mm | TFC, ×10-6/â: | 1,6 |
| Destacar: | Bolachas piezoelétricas de Langasite,cristal de 100mm LGS,bolachas de 0.5mm Langasite |
||
Descrição de produto
Bolachas piezoelétricas LGS Crystal Designesd For Filters Resonators de Langasite e osciladores

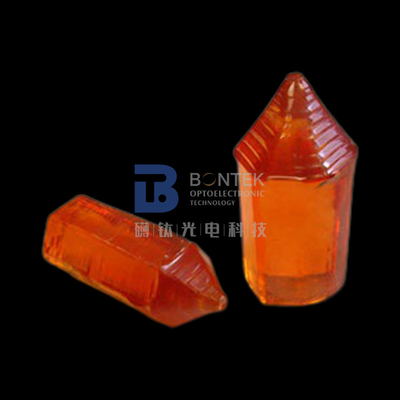

O cristal de LGS é um cristal multifuncional. A interação entre o efeito eletro-ótico e a rotação ótica no cristal funcional foi considerada e estudada, e pode ser usada como um cristal eletro-ótico.
A aplicação a mais prometedora do langasite de cristal é carcaças piezoelétricas para os filtros que operam ambos nas ondas maiorias (BAW) e nas ondas de superfície (SERRA). As propriedades piezoelétricas básicas dos cristais diferentes que operam-se em ondas maiorias são representadas e comparadas no beow da tabela.
Os cristais de Langasite pertencem aos materiais piezoelecrictric com o valor do coeficiente de acoplamento eletromecânico, que são, intermediário entre este coeficiente de um cristal de quartzo e aquele do tantalite do lítio. A aplicação de cristal de Langasite permite de realizar filtros com as faixas de passagem relativas de 0,3 a 0,85% e de projetar igualmente ressonadores com o afastamento da ressonância de 0,8% para os novos tipos de osciladores controlados da frequência.
|
Produto |
Padrão, milímetros (dentro.) |
|
Bolacha de LGS
|
Corte: Para a SERRA: (yxlt) 48,5o/26.3o e (yxlt) 50,1o/25.5o (LGS) Para BAW: oY 1,5oY e 3 (LGS e LGT) Diâmetro: 76,2 (3,0). Espessura: 0,5 (0,02) Revestimento: Parte anterior lustrada. Parte traseira dobrada Paralelismo: 5µm Outros tamanhos refletiram em especificações do cliente |
|
Placa/bloco de LGS
|
Corte: Para a SERRA: (yxlt) 48,5o/26.3o e (yxlt) 50,1o/25.5o Para BAW: oY 1,5oY e 3 (LGS e LGT) L: 10 ~ 40 (0,4 ~ 1,6); W: 10 ~ 50 (0,4 ~ 2,0); T: 0,25 ~ 1,0 (0,01 ~ 0,04) Revestimento: Parte anterior lustrada. Paralelismo: µm 5 Outros tamanhos refletiram em especificações do cliente |
|
Anel de LGS/LGT
|
Corte: X Identificação: 1,5 ~ 10,0 (0,06 ~ 0,4) OD: 5,0 ~ 20 (0,2 ~ 0,8). T: 0,2 ~ 1,0 (0,008 ~ 0,04) Revestimento: Dobrado/lustrado. Paralelismo: µm 5. Elétrodos de pulverização: Cr-Au Outros tamanhos refletiram em especificações do cliente |
|
Cristais |
Fator de acoplamento eletromecânico K, % (BAW) | Frequência que espaça Δf, % | Q-fator Q, ×103 | Coeficiente TFC da frequência da temperatura, ×10-6/â |
|
Quartzo SiO2 |
7,0 | 0,25 | 100 | 0,5 |
|
Langasite La3GA5SiO14 |
15,8 | 0,90 | 50 | 1,6 |
|
Tetraborate do lítio Li2B4O7 |
24,0 | 4,00 | 10 | 6,0 |
|
Tantalate do lítio LiTaO3 |
47,0 | 7,00 | 2 | 4,0 |
FAQ:
- Q: Que são os produtos você principalmente para trabalhar sobre?
: Nós olhamos nos como o especialista piezo da bolacha. Nós somos muito primeiramente trabalhar com único Crystal Quartz em China aproximadamente 30 anos há. Então gradualmente nós pisamos no campo do vidro de LiNbO3, de LiTaO3, de quartzo, do LGS, do CTGS etc. Especialmente, se você está procurando um fornecedor piezo de quartzo, nós somos a escolha final! Nós externalizamos milhões de placas de quartzo todos os anos porque nós dominamos EM, cortes do SC e da TI com precisão superior do ângulo.
- Q: Pode você aceitar a personalização do produto?
: Sim, naturalmente. Nós podemos fabricar conforme seu pedido. Além, nós somos tão experientes com bolachas piezo que nós podemos lhe fornecer sugestões relevantes se você não é 100% certo sobre sua escolha. Além disso, nós temos algumas bolachas padrão no estoque, verificamos por favor connosco.
- Q: Pode você entregar os bens através de nosso agente do correio?
: Sim, nós sugerirí-o-amos para ir com o agente que do correio você é o mais familiar com (DHL, Fedex, UPS etc.). Nós podemos enviar através de sua conta. E, naturalmente, nós embalaremos os produtos com segurança no tamanho aceitável para ajudá-lo a salvar os custos de envio. Se você nos precisa de tomar do frete, não é igualmente um problema. Nós igualmente temos o bom desconto com as empresas de correio internacionais.
- Q: Como pode você nos garantir obtém o que nós queremos com segurança?
: Os produtos da bolacha são frágeis e às vezes caros. A última coisa, como o fabricante, nós queremos ver somos os produtos que nós fazemos fomos danificados durante o correio. Em consequência, nós embalaremos as bolachas adequadamente e po-las-emos em uma caixa apropriada enchida com a esponja do amortecedor. Contudo, os acidentes são inevitáveis às vezes. Assim, siga por favor de “as etapas da verificação aceitação” mostradas nos desenhos abaixo. Se acontecido indesejável, nós dará o reabastecimento ou o reembolsará se você segue as etapas de verificação.
Verificação de aceitação
- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
