Bolachas de alta temperatura de Langasite do uso para aplicações piezoelétricas da SERRA BAW
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | BonTek |
| Certificação: | ISO:9001, ISO:14001 |
| Número do modelo: | Bolachas de Langasite |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 PCS |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | O pacote do frasco da gaveta, vácuo selou |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 5000 PCes/mês |
|
Informação detalhada |
|||
| Produto: | Bolachas de Langasite | Método do crescimento: | Czochralski |
|---|---|---|---|
| Dureza: | 6,6 Moh | Resistividade: | 4.0×1012Ω/cm-1 |
| Expansão térmica (x10-6/OC): | α 11: 5,10 α 33: 3,61 | Velocidade acústica, SERRA: | 2400 (m/sec) |
| Constante da frequência, BAW: | 1380 (kHz/mm) | Acoplamento piezoelétrico: | K2 (%) BAW: 2,21 SERRA: 0,3 |
| Destacar: | SERRA das bolachas de Langasite,Cristal piezoelétrico da bolacha LGS,Bolachas BAW de Langasite |
||
Descrição de produto
Bolachas de alta temperatura de Langasite do uso para aplicações piezoelétricas da SERRA BAW

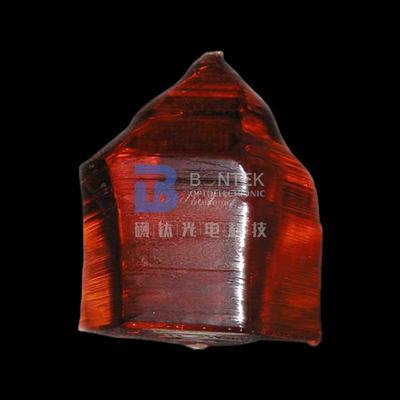

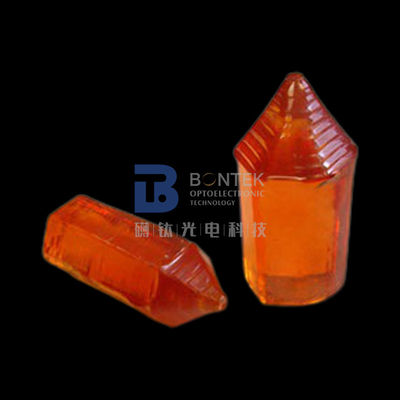

O cristal de LGS é um cristal multifuncional. A interação entre o efeito eletro-ótico e a rotação ótica no cristal funcional foi considerada e estudada, e pode ser usada como um cristal eletro-ótico. O interruptor eletro-ótico de LGS Q transmite a luz ao longo do sentido de Z do cristal, e aplica um campo elétrico ao longo do sentido de X, que pode fazer o uso completo do efeito eletro-ótico lateral do cristal realizar a função do Q-interruptor do cristal de LGS. O Q-interruptor eletro-ótico de LGS é realmente um novo tipo de Q-interruptor eletro-ótico giratório. Devido à existência do efeito da rotação ótica, pode ser usado como um dispositivo de comutação prático para obter um bom efeito do Q-interruptor. O cristal de LGS alarga a exploração e a descoberta dos novos tipos de cristais eletro-óticos dos cristais opticamente ativos.

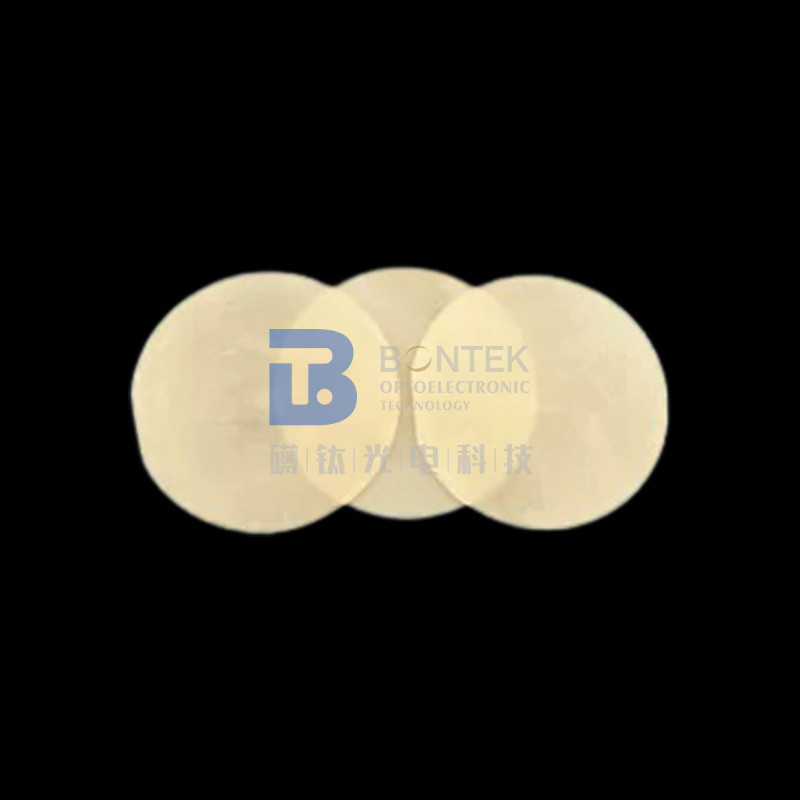

As bolachas de Langasite são carcaças fabricadas do único langasite de cristal apropriado para o uso em aplicações da onda acústica de superfície. Tais bolachas são especificadas o mais geralmente como 3" diâmetro com um plano da referência. A orientação da bolacha é cliente especificada baseada em características de desempenho componentes desejadas. Uma superfície de dano de alta qualidade, baixo é preparada em uma superfície (de propagação) principal lustrando. O verso é dobrado geralmente a um revestimento mais áspero para atenuar modos indesejáveis da vibração.
|
Crystal Structure |
sistema regional, a= 8,1783 do grupo 33 c = 5,1014 |
|
Método do crescimento |
Czochralski |
|
Dureza |
6,6 Moh |
|
Densidade |
5,754 g/cm3 |
|
Ponto do derretimento |
°C 1470 (ponto de transição da fase: N/A) |
|
Expansão térmica (x10-6/OC) |
α 11: 5,10 α 33: 3,61 |
|
Velocidade acústica, SERRA |
2400 (m/sec) |
|
Constante da frequência, BAW |
1380 (kHz/mm) |
|
Acoplamento piezoelétrico |
K2 (%) BAW: 2,21 SERRA: 0,3 |
|
Inclusões |
N0 |
|
Bolacha de Langasite, YXIs /0/140/25 |
Tolerância |
|
|
Corte, A1 |
138.5° |
± 0.1° |
|
Corte, A2 |
26.7° |
± 0.1° |
|
Diâmetro D milímetro |
100mm |
±0.25mm |
|
Espessura T.mm |
0.50mm |
±0.03mm |
|
Referência F1 liso, milímetro |
32.0mm |
±2.50mm |
|
F2 liso secundário, milímetro |
11.0mm |
±2.00mm |
|
Superfície |
||
|
Front Surface Finish |
Ra lustrado < 0=""> |
|
|
Revestimento de superfície traseiro |
Dobrado, 0,4 pm < Ra=""> |
|
|
Nivelamento |
< 10=""> |
|
|
Front Surface Defects |
||
|
Riscos, quebras, contaminação, outro (ondulações, poços. casca alaranjada) |
Nenhuns tais defeitos pela inspeção visual |
|
|
Microplaquetas |
|
|
|
Superfície das microplaquetas da borda |
Comprimento de corda < 0=""> periférico da profundidade radial < 1=""> nenhumas microplaquetas pela inspeção visual |
|
|
Chanfro |
Borda arredondada |
|
FAQ:
- Q: Que são os produtos você principalmente para trabalhar sobre?
: Nós olhamos nos como o especialista piezo da bolacha. Nós somos muito primeiramente trabalhar com único Crystal Quartz em China aproximadamente 30 anos há. Então gradualmente nós pisamos no campo do vidro de LiNbO3, de LiTaO3, de quartzo, do LGS, do CTGS etc. Especialmente, se você está procurando um fornecedor piezo de quartzo, nós somos a escolha final! Nós externalizamos milhões de placas de quartzo todos os anos porque nós dominamos EM, cortes do SC e da TI com precisão superior do ângulo.
- Q: Pode você aceitar a personalização do produto?
: Sim, naturalmente. Nós podemos fabricar conforme seu pedido. Além, nós somos tão experientes com bolachas piezo que nós podemos lhe fornecer sugestões relevantes se você não é 100% certo sobre sua escolha. Além disso, nós temos algumas bolachas padrão no estoque, verificamos por favor connosco.
- Q: Pode você entregar os bens através de nosso agente do correio?
: Sim, nós sugerirí-o-amos para ir com o agente que do correio você é o mais familiar com (DHL, Fedex, UPS etc.). Nós podemos enviar através de sua conta. E, naturalmente, nós embalaremos os produtos com segurança no tamanho aceitável para ajudá-lo a salvar os custos de envio. Se você nos precisa de tomar do frete, não é igualmente um problema. Nós igualmente temos o bom desconto com as empresas de correio internacionais.
- Q: Como pode você nos garantir obtém o que nós queremos com segurança?
: Os produtos da bolacha são frágeis e às vezes caros. A última coisa, como o fabricante, nós queremos ver somos os produtos que nós fazemos fomos danificados durante o correio. Em consequência, nós embalaremos as bolachas adequadamente e po-las-emos em uma caixa apropriada enchida com a esponja do amortecedor. Contudo, os acidentes são inevitáveis às vezes. Assim, siga por favor de “as etapas da verificação aceitação” mostradas nos desenhos abaixo. Se acontecido indesejável, nós dará o reabastecimento ou o reembolsará se você segue as etapas de verificação.
Verificação de aceitação
- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
