Em placas piezoelétricas cortadas de quartzo da bolacha para osciladores das microbalança
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Número do modelo: | Alpha Quartz |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 PCes |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | A gaveta/frasco, pôs em uma caixa com espuma do PE. |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 200000 PCes/mês |
|
Informação detalhada |
|||
| Produto: | Placa de quartzo | Material: | quartzo do α |
|---|---|---|---|
| frequência: | 1MHz~70MHz gravando | Rotação: | No corte |
| Tamanho: | Φ8mm, 10mm, 20×20mm, personalizados | Ord: | Fundamento; ó subtexto; 5o subtexto |
| Superfície: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Lustrou (óxido do cério) & gravou o STD | Dióptrico: | Plano-Plano, Plano-convexo, biconvexo |
| Destacar: | Oscilador em placas cortadas de quartzo,Placas piezoelétricas de quartzo da bolacha,Na bolacha piezoelétrica cortada 1MHz |
||
Descrição de produto
Nas placas cortadas de quartzo usadas nos osciladores às microbalança
os cristais de quartzo do Em-corte são amplamente utilizados nas aplicações que variam dos osciladores às microbalança. Uma característica importante de cristais de quartzo do Em-corte é que a frequência ressonante de tais cristais é independente da temperatura de primeira ordem, que é desejável para aplicações maciças da detecção e do sincronismo. Em cristais cortados vibre no modo de tesoura da espessura - a tensão aplicada na superfície de corte gera o esforço de tesoura dentro do cristal. Neste exemplo, a vibração do no oscilador cortado da tesoura da espessura é analisada, com ênfase na resposta mecânica do sistema no domínio de frequência. O efeito de capacitores de série na ressonância mecânica é analisado igualmente. Adicionar capacitores de série é uma técnica comum para ajustar os osciladores de cristal.
|
Orientação |
Em-corte, etc. |
|
Tolerância de ângulo |
Ângulo da teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Tamanho |
Redondo (3.0mm~8")/quadrado (1.6x1.6mm~48x48mm ou) maior/SMD (1.2x2.4mm acima) |
|
Tolerância do tamanho |
±0.01mm, +/-0.005mm, +/-0.0005mm, de acordo com o tamanho |
|
Frequência |
1 megahertz até 54Mhz para o fundamento do Em-corte; Até 70Mhz gravando |
|
Plano |
Por pedido: o plano será perpendicular à linha central de X dentro do grau ±10 |
|
Superfície |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Lustrou (óxido do cério) & gravou o STD |
|
Subtexto |
Fundamento; Terceiro subtexto (ó); Quinto subtexto (5o) |
|
Dióptrico |
Plano-convexo: 0,5 biconvexo dioptric~10 dióptricos: 10 dioptric~15 dióptricos |
|
Material |
Cristal de quartzo cultivado |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 aos padrões do IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Quartzo varrido |
|
Inclusões |
Ia, Ib, I, II, III categorias |
|
Categoria |
Barra de Z, barra de Y, ou quartzo varrido |
FAQ:
- Q: Que são os produtos você principalmente para trabalhar sobre?
: Nós olhamos nos como o especialista piezo da bolacha. Nós somos muito primeiramente trabalhar com único Crystal Quartz em China aproximadamente 30 anos há. Então gradualmente nós pisamos no campo do vidro de LiNbO3, de LiTaO3, de quartzo, do LGS, do CTGS etc. Especialmente, se você está procurando um fornecedor piezo de quartzo, nós somos a escolha final! Nós exportamos milhões de placas de quartzo todos os anos porque nós dominamos EM, cortes do SC e da TI com precisão superior do ângulo.
- Q: Pode você aceitar a personalização do produto?
: Sim, naturalmente. Nós podemos fabricar conforme seu pedido. Além, nós somos tão experientes com bolachas piezo que nós podemos lhe fornecer sugestões relevantes se você não é 100% certo sobre sua escolha. Além disso, nós temos algumas bolachas padrão no estoque, verificamos por favor connosco.
Verificação de aceitação

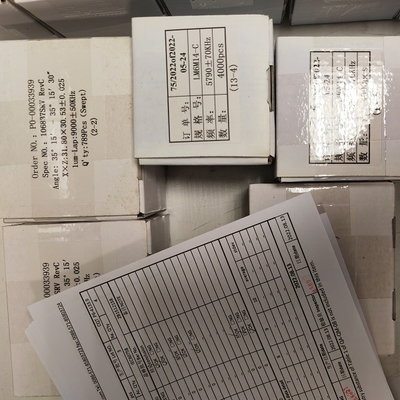

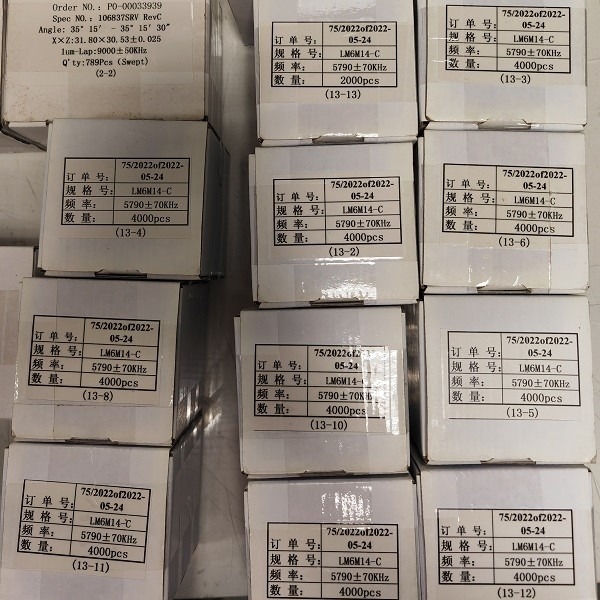

- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
