O SC cortou osciladores duplamente girados de Crystal Blanks For Oven Stabilized de quartzo
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | BonTek |
| Certificação: | ISO:14001 |
| Número do modelo: | Único Crystal Quartz |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 50 PCS |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | A gaveta/frasco, pôs em uma caixa com espuma do PE. |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 200000 PCes/mês |
|
Informação detalhada |
|||
| Produto: | Cristal de quartzo cultivado | Espessura/frequência: | 1MHz~70MHz gravando |
|---|---|---|---|
| Rotação: | SC-corte, Em-corte | ângulo do θ: | ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
| Tamanho: | Φ8mm, 10mm; 20×20mm etc. | Ord: | Fundamento; ó subtexto; 5o subtexto |
| Superfície: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Lustrou (óxido do cério) & gravou o STD | Dióptrico: | Plano-convexo: 0,5 biconvexo dioptric~10 dióptricos: 10 dioptric~15 dióptricos |
| Destacar: | Quartzo duplamente girado Crystal Blanks,O SC cortou o quartzo Crystal Blanks,Bolacha de Oven Stabilized Oscillators Quartz Piezoelectric |
||
Descrição de produto
O SC cortou o quartzo duplamente girado Crystal Blanks For Oven-Stabilized Oscillators
Um corte especial (esforço compensado) desenvolvido em 1974, é um corte dobro-girado (35°15 ' e 21°54 ') para osciladores forno-estabilizados com baixo ruído da fase e bom envelhecendo características. Menos sensível aos esforços mecânicos. Tem uma velocidade mais rápida do aquecimento, um Q mais alto, melhoram o ruído próximo da fase, a menos sensibilidade à orientação espacial contra o vetor da gravidade, e a menos sensibilidade às vibrações. [53] sua constante da frequência é 1,797 MHz⋅mm. Os modos acoplados são mais maus do que no corte, resistência tende a ser mais alto; muito mais cuidado é exigido para converter entre subtextos. Opera-se nas mesmas frequências que no corte. A curva da frequência-temperatura é uma parábola descendente da terceira ordem com ponto da inflexão no °C 95 e na sensibilidade de temperatura muito mais baixa do que no corte.
|
Orientação |
EM, SC, TI,…, etc. |
|
Tolerância de ângulo |
Ângulo da teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Tamanho |
Redondo (3.0mm~8")/quadrado (1.6x1.6mm~48x48mm ou) maior/SMD (1.2x2.4mm acima) |
|
Tolerância do tamanho |
±0.01mm, +/-0.005mm, +/-0.0005mm, de acordo com o tamanho |
|
Frequência |
1 megahertz até 54Mhz para o fundamento do Em-corte; Até 70Mhz gravando |
|
Plano |
Por pedido: o plano será perpendicular à linha central de X dentro do grau ±10 |
|
Superfície |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Lustrou (óxido do cério) & gravou o STD |
|
Subtexto |
Fundamento; Terceiro subtexto (ó); Quinto subtexto (5o) |
|
Dióptrico |
Plano-convexo: 0,5 biconvexo dioptric~10 dióptricos: 10 dioptric~15 dióptricos |
|
Material |
Cristal de quartzo cultivado |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 aos padrões do IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Quartzo varrido |
|
Inclusões |
Ia, Ib, I, II, III categorias |
|
Varrido |
Barra de Z, barra de Y, ou quartzo varrido |
Verificação de aceitação

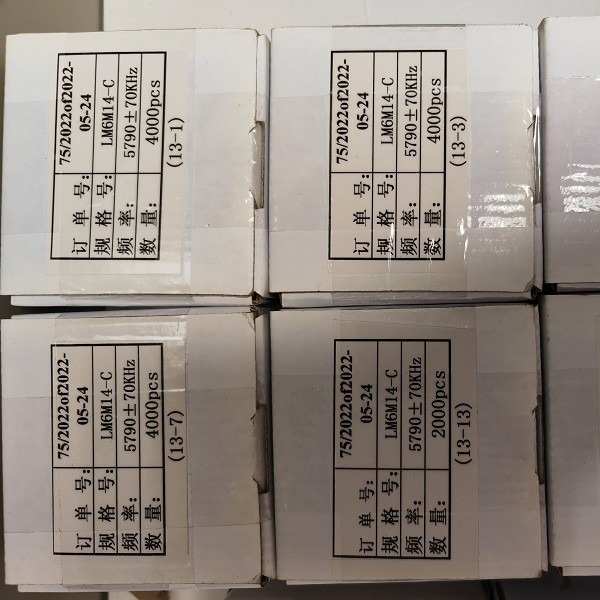

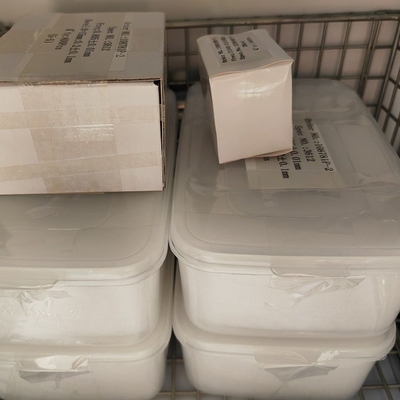

- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
