No SC corte o quartzo Crystal Blanks Single Doubly Rotated com ZTC
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | BonTek |
| Certificação: | ISO:14001 |
| Número do modelo: | Único Crystal Quartz |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 PCes |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | A gaveta/frasco, pôs em uma caixa com espuma do PE. |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 200000 PCes/mês |
|
Informação detalhada |
|||
| Produto: | Quartzo cultivado | frequência: | 0.5MHz~70MHz gravando |
|---|---|---|---|
| Rotação: | Em-corte, SC-corte | ângulo do θ: | ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
| Tamanho: | 10mm, 15mm; 10×10mm etc. | Ord: | Fundamento; ó subtexto; 5o subtexto |
| Superfície: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u); Polished& gravou o STD | Dióptrico: | Plano-convexo: 0,5 biconvexo dioptric~10 dióptricos: 10 dioptric~15 dióptricos |
| Destacar: | No quartzo Crystal Blanks do corte do SC,Único quartzo girado Crystal Blanks,Quartzo Crystal Piezoelectric Wafer Blanks |
||
Descrição de produto
Único e girado duplamente NO SC corte o quartzo Crystal Blanks com ZTC
Frequência contra a temperatura
Saída de cristal da frequência em função da temperatura. A estabilidade de temperatura é uma especificação calculada nas frações por bilhão. O SC cortou o cristal pode melhorar o desempenho do oscilador. A razão principal é a inclinação da curva perto do ponto de viragem do cristal. Geralmente, no mesmo ponto da inflexão, a inclinação do corte do SC é 1/3 da inclinação do no corte. Uma outra vantagem é que os cortes do SC estão adaptados para se operar sobre uma zona de temperatura mais larga.
Envelhecimento de cristal
O envelhecimento de cristal é um indicador de como a frequência do as mudanças de cristal sobre sua vida. O envelhecimento de cristal é causado por impurezas no oscilador. A taxa de envelhecimento é medida igualmente nas partes por bilhão. O SC cortou o cristal não é sensível a alguns fatores que afetam o envelhecimento, tal como o esforço de cristal da instalação, o esforço de chapeamento de cristal, mudanças eletrônicas do desempenho de produto, etc., e tem pouco impacto na cadeia de aprovisionamento.
|
Orientação |
EM, SC, TI,…, etc. |
|
Tolerância de ângulo |
Ângulo da teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Tamanho |
Redondo (3.0mm~8")/quadrado (1.6x1.6mm~48x48mm ou) maior/SMD (1.2x2.4mm acima) |
|
Tolerância do tamanho |
±0.01mm, +/-0.005mm, +/-0.0005mm, de acordo com o tamanho |
|
Frequência |
1 megahertz até 54Mhz para o fundamento do Em-corte; Até 70Mhz gravando |
|
Plano |
Por pedido: o plano será perpendicular à linha central de X dentro do grau ±10 |
|
Superfície |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Lustrou (óxido do cério) & gravou o STD |
|
Subtexto |
Fundamento; Terceiro subtexto (ó); Quinto subtexto (5o) |
|
Dióptrico |
Plano-convexo: 0,5 biconvexo dioptric~10 dióptricos: 10 dioptric~15 dióptricos |
|
Material |
Cristal de quartzo cultivado |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 aos padrões do IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Quartzo varrido |
|
Inclusões |
Ia, Ib, I, II, III categorias |
|
Varrido |
Barra de Z, barra de Y, ou quartzo varrido |
Verificação de aceitação

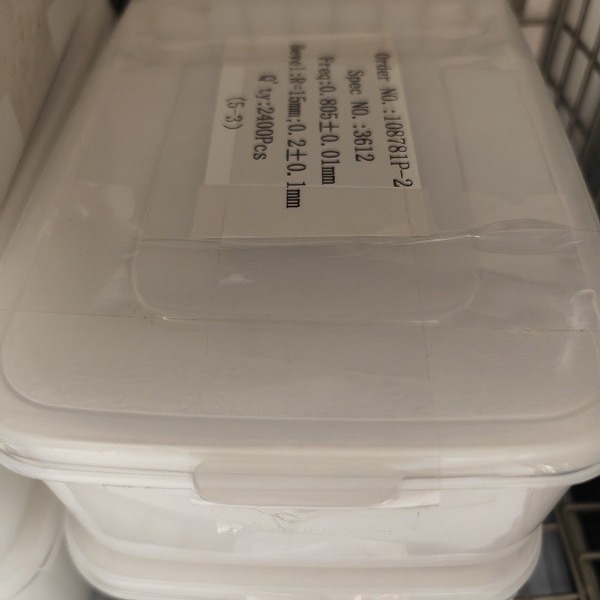

- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
