100um único Crystal Quartz Wafer For VIU o acelerador Piezo do ressonador do oscilador do filtro
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | BonTek |
| Certificação: | ISO:9001, ISO:14001 |
| Número do modelo: | Bolacha piezoelétrica |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 PCes |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | O pacote do frasco da gaveta, vácuo selou |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 50000 PCes/mês |
|
Informação detalhada |
|||
| Nome: | Bolacha piezoelétrica | Diam.: | 3 polegadas, 4 polegadas, 6 polegadas |
|---|---|---|---|
| Material: | Alpha Quartz | Espessura: | 100um acima |
| Plano: | 22mm, 32.5mm, 47.5mm, 57.5mm, entalham | Revestimento de superfície: | Polimento de lado duplo, polimento de lado único |
| Uso: | Aplicação da onda acústica de superfície | RA: | <1nm> |
| Destacar: | Crystal Quartz Piezoelectric Wafer,Filtro único Crystal Quartz Wafer da SERRA,Único Crystal Quartz Wafer Piezo |
||
Descrição de produto
Único Crystal Quartz Wafer For VIU o acelerador Piezo do ressonador do oscilador do filtro
O corte da bolacha de quartzo a uma determinada orientação da linha central coordenada de cristal é chamado o teste padrão de corte da bolacha de quartzo. Devido à anisotropia do cristal de quartzo, às propriedades elétricas e térmicas de fatias de quartzo são diferentes devido a suas propriedades elásticas diferentes, às propriedades piezoelétricas e às propriedades da temperatura.
Há duas maneiras de expressar o símbolo cortado do cristal de quartzo, um está a representação do símbolo prescrita pelo padrão do IRE, o outro está a representação feita sob encomenda do símbolo peculiar ao cristal de quartzo. IRE (o tipo cortado prescrito pelo símbolo (XYZlWt) com um grupo de letras e de ângulo, disse com XYZ três letras a fim representar a espessura da microplaqueta e o comprimento ao longo da linha central do lugar original, com t (espessura), l (comprimento), W (largura) para representar o sentido de gerencio, ângulo disse no sentido anti-horário que o sinal positivo e negativo disse no sentido horário.
|
Material |

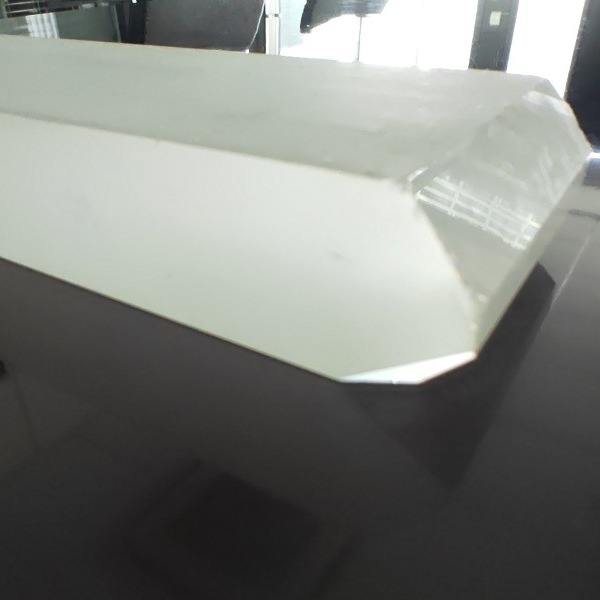

Cristal de quartzo piezoelétrico sintético |
|||
|
Ângulo de corte |
X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75° etc. ou por personalizado |
|||
|
Diâmetro/tamanho |
3" (76.2mm) |
4" (100mm) |
6" (150mm) |
8" (200mm) |
|
Tol (±) |
<0> |
|||
|
A espessura a mais fina |
minuto-acima de 0.08mm |
minuto-acima de 0.10mm |
minuto de 0.20mm - acima |
minuto de 0.35mm |
|
Plano preliminar |
22mm |
32mm |
42.5mm |
57.5mm ou entalhe |
|
LTV (5mmx5mm) |
<1> |
|||
|
TTV |
<1> |
|||
|
Curva |
±10~±50um |
|||
|
Urdidura |
<10> |
|||
|
PLTV (<0> |
≥95% (5mm*5mm) |
|||
|
Plano da orientação |
Todo o disponível |
|||
|
Tipo de superfície |
Único lado polonês/lado dobro polonês/dobrado |
|||
|
Ra lateral lustrado |
<0> |
|||
|
Critérios do verso |
O general é 0.2-0.5µm ou personalizado tão |
|||
|
Critérios da borda |
R=0.2mm ou Bullnose |
|||
|
Propriedade material |
ECD |
Melhor do que a categoria 4 |
||
|
Inclusão |
Melhor do que a categoria II |
|||
|
Q-valor |
Melhor do que a categoria C |
|||
|
Critérios da superfície da bolacha |
Μ m das partículas ¢>0.3 |
<> |
||
|
Risco, lascando-se |
Nenhum |
|||
|
Defeito |
Nenhumas quebras da borda, riscos, marcas da serra, manchas |
|||
|

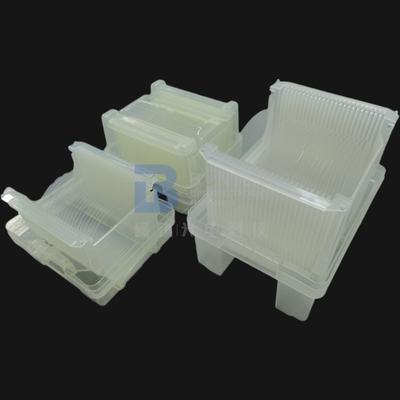

Empacotamento |
Caixa do Qty/bolacha |
25pcs pela caixa, semi padrão |
||
Verificação de aceitação
- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
