Única de Crystal Blanks IEEE de quartzo do corte de círculo do SC/rotação dobro padrão para TCXO
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | BonTek |
| Certificação: | ISO:14001 |
| Número do modelo: | Único Crystal Quartz |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 10 PCes |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | A gaveta/frasco, pôs em uma caixa com espuma do PE. |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 200000 PCes/mês |
|
Informação detalhada |
|||
| Produto: | Cristal de quartzo cultivado | Espessura/frequência: | 1MHz~70MHz, 0.2mm, 0.35mm, 0.5mm |
|---|---|---|---|
| Orientação: | ST-corte, Em-corte | Diâmetro: | Φ3inch, 4inch, 6inch |
| Dimensão: | Φ8mm, 10mm; 20×20mm etc. | Ord: | Fundamento; ó subtexto; 5o subtexto |
| Superfície: | Polonês, regaço, gravura em àgua forte | Dióptrico: | Plano-convexo: 0,5 biconvexo dioptric~10 dióptricos: 10 dioptric~15 dióptricos |
| Destacar: | Quartzo cortado redondo Crystal Blanks I,Em cristais de quartzo cortados feitos sob encomenda do SC,Quartzo dobro Crystal Blanks da rotação |
||
Descrição de produto
NO ST corte o quartzo Crystal Round Blanks e a bolacha
Os materiais piezoelétricos exibem uma carga elétrica direcionalmente relacionada quando sujeitados para exercer pressão sobre e inversamente a aplicação de uma carga elétrica faz com que uma força direcionalmente relacionada seja gerada dentro do material. A aplicação de um campo elétrico alterno fará com que o material vibre e subseqüentemente resonate mecanicamente. A frequência de toda a ressonância mecânica é determinada pelas dimensões físicas do material, ‘do ângulo cortado’ no que diz respeito à linha central cristalina do mono cristal cristalino original, da temperatura ambiental e de quaisquer efeitos de alteração de componentes mecânicos ou elétricos associados.
As propriedades do quartzo cristalizado incluem sua produto químico alto e estabilidade mecânica e um coeficiente de baixa temperatura, tendo por resultado uma pequena alteração na frequência ressonante para toda a mudança na temperatura ambiental, junto com um Q muito alto na ressonância. Ocorre naturalmente e o trabalho experimental toda adiantado foi realizado usando o quartzo cristalizado natural.
|
Orientação |
EM, SC, TI,…, etc. |
|
Tolerância de ângulo |
Ângulo da teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Tamanho |
Redondo (3.0mm~8")/quadrado (1.6x1.6mm~48x48mm ou) maior/SMD (1.2x2.4mm acima) |
|
Tolerância do tamanho |
±0.01mm, +/-0.005mm, +/-0.0005mm, de acordo com o tamanho |
|
Frequência |
1 megahertz até 54Mhz para o fundamento do Em-corte; Até 70Mhz gravando |
|
Plano |
Por pedido: o plano será perpendicular à linha central de X dentro do grau ±10 |
|
Superfície |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Lustrou (óxido do cério) & gravou o STD |
|
Subtexto |
Fundamento; Terceiro subtexto (ó); Quinto subtexto (5o) |
|
Dióptrico |
Plano-convexo: 0,5 biconvexo dioptric~10 dióptricos: 10 dioptric~15 dióptricos |
|
Material |
Cristal de quartzo cultivado |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 aos padrões do IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Quartzo varrido |
|
Inclusões |
Ia, Ib, I, II, III categorias |
|
Varrido |
Barra de Z, barra de Y, ou quartzo varrido |
Verificação de aceitação

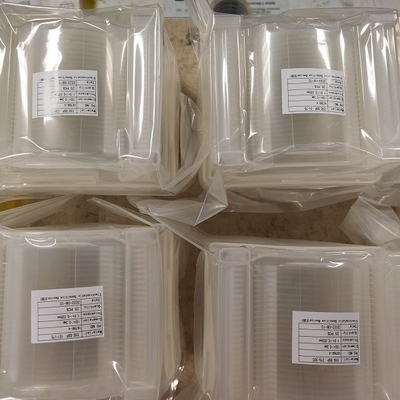

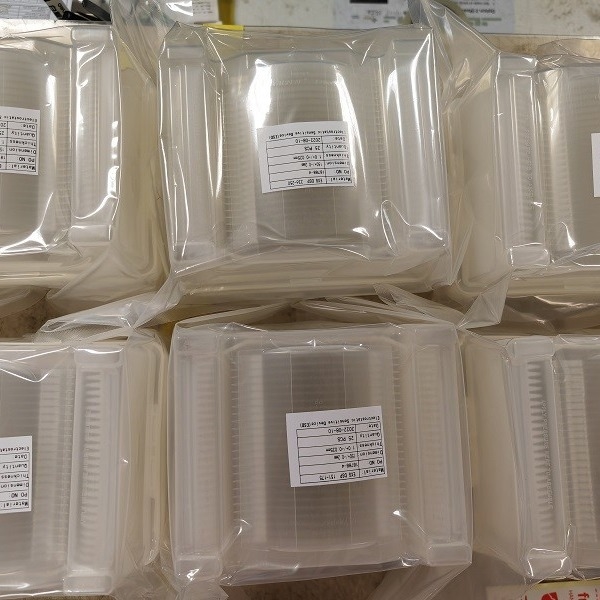

- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
