2 polegadas 4 polegadas orientações de Sapphire Single Crystal Wafer With de 6 polegadas várias
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Número do modelo: | Safira (Al2O3) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 partes |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Gaveta, frasco, pacote do filme |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10000 partes/mês |
|
Informação detalhada |
|||
| Material: | Sapphire Wafer | Tipo: | Único cristal |
|---|---|---|---|
| Color: | White / Red / Blue | Método do crescimento: | Cristalização horizontalmente dirigida (HDC) |
| Ponto de derretimento: | 2040 graus de C | Módulo Young (e): | 335 GPa |
| Módulo da tesoura (g): | 148,1 GPa | Módulo de maioria (K): | 240 GPa |
| Destacar: | Sapphire Single Crystal Wafer,2 polegadas único Crystal Wafer,HDC Sapphire Wafer |
||
Descrição de produto
2 polegadas 4 polegadas orientações de Sapphire Single Crystal Wafer With de 6 polegadas várias

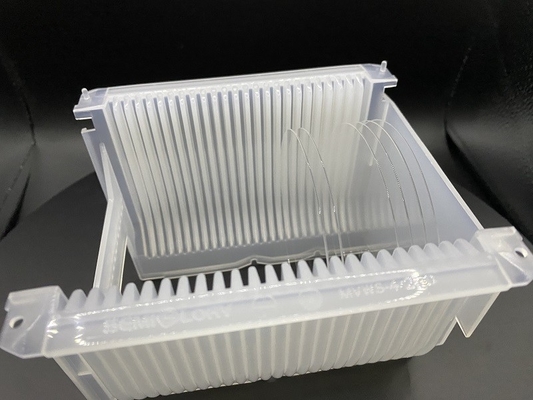

Tamanhos: 2", 4", 6" e para cortar partes pequenas;
Sentido de C, sentido de M, sentido de R; Único polimento lateral, polimento lateral dobro;
Espessura: 100um, 280um, 300um, 350um, 430um, 500um, 650um, 1mm;

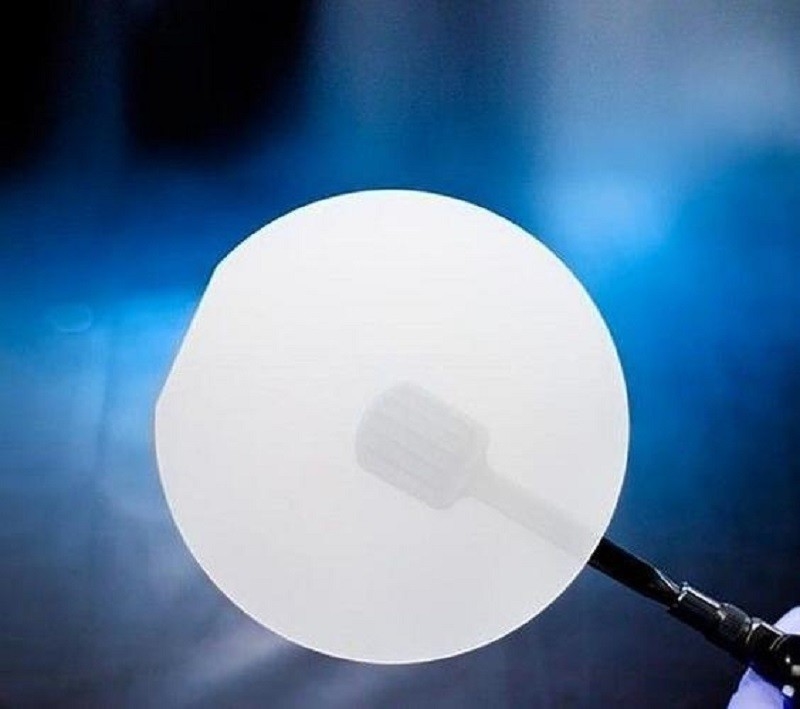

A safira é um único cristal da alumina e é o segundo material o mais duro na natureza, após o diamante. A safira tem o bom transmitância claro, de grande resistência, resistência da colisão, veste a resistência, resistência de corrosão e a resistência à alta temperatura e à alta pressão, biocompatibility, pode ser feita em várias formas dos objetos. É um material ideal da carcaça para fazer a semicondutor dispositivos optoelectronic.
Aplicação: O único cristal da safira é um material multifuncional excelente. Podem ser amplamente utilizada na indústria, a defesa nacional e a pesquisa científica e outros campos (tais como a janela infravermelha resistente de alta temperatura). É igualmente um único material de cristal amplamente utilizado da carcaça. É o diodo luminescente azul, roxo, branco atual (diodo emissor de luz) e a indústria do laser do azul (LD) da primeira carcaça bem escolhida (necessidade à camada do filme do nitreto do gálio da epitaxia na carcaça da safira), é igualmente uma carcaça superconducting importante do filme fino. Além do que a fatura da série do y, série do la e outros filmes finos superconducting de alta temperatura, pode igualmente ser usada para crescer (diboride do magnésio) os filmes MgB2 finos superconducting práticos novos.
PROPRIEDADES ÓTICAS
|
Transmissão |
0,17 a 5,5 um |
|
R.I. |
1,75449 (o) 1,74663 (e) em 1,06 um |
|
Perda de reflexão |
em 1,06 mícrons (2 superfícies) para o-Ray - 11,7%; para e-Ray - 14,2% |
|
Índice da absorção |
0,3 x 10-3 cm-1 em 2,4 um |
|
dN/dT |
13,7 x 10-6 em 5,4 um |
|
dn/dm = 0 |
1,5 um |
|
Orientação |
R-plano, C-plano, Um-plano, M-plano ou uma orientação especificada |
|
Tolerância da orientação |
± 0.3° |
|
Diâmetro |
2 polegadas, 3 polegadas, 4 polegadas, 6 polegadas, 8 polegadas ou outro |
|
Tolerância do diâmetro |
0.1mm para 2 polegadas, 0.2mm para 3 polegadas, 0.3mm para 4 polegadas, 0.5mm para 6 polegadas |
|
Espessura |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm ou outro; |
|
Tolerância da espessura |
25μm |
|
Comprimento liso preliminar |
16.0±1.0mm para 2 polegadas, 22.0±1.0mm para 3 polegadas, 30.0±1.5mm para 4 polegadas, 47.5/50.0±2.0mm para 6 polegadas |
|
Orientação lisa preliminar |
± 0.2° do Um-plano (1 1-2 0); ± 0.2° do C-plano (0 0-0 1), C-linha central projetada 45 +/- 2° |
|
TTV |
≤10µm para 2 polegadas, ≤15µm para 3 polegadas, ≤20µm para 4 polegadas, ≤25µm para 6 polegadas |
|
CURVA |
≤10µm para 2 polegadas, ≤15µm para 3 polegadas, ≤20µm para 4 polegadas, ≤25µm para 6 polegadas |
|
Front Surface |
Epi-lustrado (Ra< 0=""> |
|
Superfície traseira |
Terra fina (Ra=0.6μm~1.4μm) ou Epi-lustrado |
|
Empacotamento |
Empacotado em um ambiente do quarto desinfetado da classe 100 |
