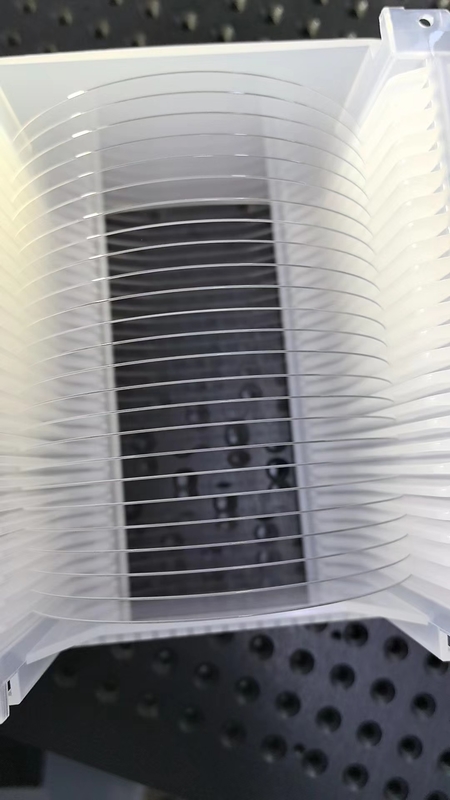

• Wafer de sílica fundida para fabricação de semicondutores de alta precisão
Wafer de sílica fundida para fabricação de semicondutores de alta precisão

Wafer de sílica fundida para fabricação de semicondutores de alta precisão

Detalhes do produto:

Lugar de origem: China
Marca: CSIMC
Certificação: ISO:9001, ISO:14001
Número do modelo: Silicone fundido, quartzo fundido

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 5 peças
Preço: Negociável
Detalhes da embalagem: O pacote do frasco da gaveta, vácuo selou
Tempo de entrega: 1 a 4 semanas
Termos de pagamento: T/T
Habilidade da fonte: 20000 PCes/mês
Melhor preço Contato

Informação detalhada

Materiais: Silício fundido, Wafer de Quartzo fundido Marca: JGS2 JGS1
Diâmetro: 500,8 mm,76.2mm, 100mm, 150mm, 200mm Espessura: 350um, 500um, 1000um
LTV (5mmx5mm): < 2 μm Rugosidade Ra: < 1 nm / GC#1000
Superfície: Polimento de lado duplo, polimento de lado único, lapidação Aplicação: Semicondutor, MEMS
Destacar:

Wafer de sílica fundida de 8"

,

Wafer de sílica fundida de alta precisão de 2 "

,

Fabricação de semicondutores

Descrição de produto

Wafer de sílica fundida para fabricação de semicondutores de alta precisão



As nossas Wafer-Grade Fused Silica Wafers são a solução definitiva para as suas aplicações ópticas e microeletrônicas de alto desempenho.Os nossos wafers oferecem uma claridade óptica incomparável., estabilidade térmica e resistência química.

Projetadas para precisão e durabilidade, as nossas Wafer-Grade Fused Silica Wafers são a plataforma perfeita para criar componentes ópticos de ponta, guias de onda e sistemas micro-ópticos.O seu baixo coeficiente de expansão térmica garante estabilidade dimensional numa ampla gama de temperaturas, tornando-os ideais para utilização em ambientes exigentes.

A alta pureza das nossas wafers de sílica fundida minimiza a dispersão e a absorção.Entrega fresca, imagens e sinais não distorcidos.

Quer estejam a desenvolver sistemas avançados de laser, redes de comunicação de fibra óptica, ou tecnologias de detecção de precisão,Os nossos Wafer-Grade Fused Silica Wafers são os blocos essenciais para o sucesso. Atualize seus projetos ópticos e microeletrônicos com o desempenho imbatível de nossas placas premium ️ encomende agora e eleve seus projetos para novas alturas!

Parâmetro Descrição
Materiais Quartzo fundido JGS2
Composição SiO2(Dióxido de silício)
Transmissão Excelente transparência na faixa ultravioleta (UV) a infravermelha (IR)
Índice de refração 1.4585 (a 587,6 nm)
Densidade 2.203 g/cm3
Coeficiente de expansão térmica 5.5 x 10- 7K- Um.
Intervalo de temperatura de funcionamento Até 1200°C
Resistência química Resistente à maioria dos ácidos, álcalis e solventes orgânicos
Revestimento de superfície de peso superior a 200 g/m2, mas não superior a 300 g/m2
Qualidade da superfície Normalmente especificados de acordo com as normas do sector (por exemplo, MIL-O-13830)
Tolerância dimensional Personalizável de acordo com os requisitos do cliente
Tamanhos de wafer Disponível em vários diâmetros: 2", 3", 4", 6", 8" e maiores
Espessura da bolacha Normalmente varia de alguns milímetros a vários milímetros
Aplicações Óptica, lasers, semicondutores, instrumentos científicos, etc.



Wafer de sílica fundida para fabricação de semicondutores de alta precisão 0Wafer de sílica fundida para fabricação de semicondutores de alta precisão 1Wafer de sílica fundida para fabricação de semicondutores de alta precisão 2





Especificações de fabricação de quartzo fundido

Parâmetro

JGS1

JGS2

JGS3

Tamanho máximo

< Φ200 mm

< Φ300 mm

< Φ200 mm

Distância de transmissão (ratio de transmissão médio)

0.17~2.10um (Tavg> 90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH- Conteúdo

1200 ppm

150 ppm

5 ppm

Fluorescência

(ex 254 nm)

Praticamente livre

V-b forte

V-B forte

Conteúdo de impurezas

5 ppm

20-40 ppm

40 a 50 ppm

Constante de bifringência

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Método de fusão

Doenças cardiovasculares sintéticas

Fusão de oxigénio e hidrogénio

Fusão elétrica

Aplicações

Substrato a laser: Janela, lente, prisma, espelho...

Semicondutores e janelas de alta temperatura

IR e UV
Substrato





Wafer de sílica fundida para fabricação de semicondutores de alta precisão 3



Wafer de sílica fundida para fabricação de semicondutores de alta precisão 4

Perguntas frequentes:



  1. P: Em que produtos trabalha principalmente?

A:Nós somos os primeiros a trabalhar com quarzo de cristal único na China há cerca de 30 anos.Vidro de quartzo, LGS, CTGS etc. Especialmente, se você está procurando por um fornecedor de quartzo piezo, somos a escolha final!Cortes SC e IT com uma precisão de ângulo superior.



  1. P: Você pode aceitar a personalização do produto?

A:Sim, claro. Podemos fabricar conforme o seu pedido. Além disso, temos tanta experiência com placas de piezo que podemos fornecer sugestões relevantes se você não estiver 100% certo sobre a sua escolha.Além disso...Temos algumas bolachas padrão em estoque, por favor, verifique connosco.



  1. P: Pode entregar as mercadorias através do nosso agente de correio?

A:Sim, sugerimos que escolha o correio que mais conhece (DHL, FedEX, UPS, etc.).Nós vamos embalar os produtos em segurança em tamanho aceitável para ajudá-lo a economizar o custo de envioSe precisar de nós para cuidar do frete, também não é um problema. Também temos bons descontos com as empresas de correio internacionais.



  1. P: Como pode garantir que vamos conseguir o que queremos em segurança?

A:Os produtos de wafer são frágeis e às vezes caros, a última coisa que nós, como fabricantes, queremos ver é que os produtos que fazemos foram danificados durante o transporte.Vamos embalar as bolachas adequadamente e colocá-las em um cartão adequado cheio de esponja tampãoNo entanto, acidentes são inevitáveis às vezes.Verificação de aceitaçãoSe ocorrer o desejado, daremos o reabastecimento ou o reembolso se seguir as etapas de verificação.



  1. P: Podemos visitar a sua fábrica?

A:Claro, a inspecção de fábrica é importante para compras em grande quantidade e cooperação a longo prazo.Grandes nomes em todo o mundo testemunharam o nosso progresso na construção de fábricasNestes dias, devido à pandemia Covid-19, também tivemos a experiência de videoconferência com compradores globais.





Verificação da aceitação

  • O produto é frágil. Nós o embalamos adequadamente e o rotulámos de frágil. Nós entregamos através de excelentes empresas expressas nacionais e internacionais para garantir a qualidade do transporte.
  • Após receber a mercadoria, por favor, manuseie com cuidado e verifique se a embalagem exterior está em boas condições.Tire uma foto antes de tirá-los..
  • Abra a embalagem a vácuo numa sala limpa quando os produtos forem aplicados.
  • Se os produtos forem encontrados danificados durante o transporte, por favor tire uma foto ou faça uma gravação de vídeo imediatamente.Contacte-nos imediatamente e vamos resolver o problema bem.
