• 76.2 mm de diâmetro borofloat 33 Wafer de vidro para óptica de precisão e semicondutores
76.2 mm de diâmetro borofloat 33 Wafer de vidro para óptica de precisão e semicondutores

76.2 mm de diâmetro borofloat 33 Wafer de vidro para óptica de precisão e semicondutores

Detalhes do produto:

Lugar de origem: China
Marca: CSIMC
Certificação: ISO:9001, ISO:14001
Número do modelo: Silicone fundido, quartzo fundido

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 5 peças
Preço: Negociável
Detalhes da embalagem: O pacote do frasco da gaveta, vácuo selou
Tempo de entrega: 1 a 4 semanas
Termos de pagamento: T/T
Habilidade da fonte: 20000 PCes/mês
Melhor preço Contato

Informação detalhada

Materiais: Borofloato 33 Substrato de vidro Marca: Schott Brorofloat 33
Diâmetro: 76.2mm, 100mm, 150mm Espessura: 0.5mm, 0.725mm, 1mm
Margem: Forma de C do solo Revestimento de superfície: DSP/SSP
Densidade: 2,23 g/cm3 Utilização: Semicondutor, MEMS
Destacar:

Semicondutores Wafer de vidro

,

Óptica de precisão Wafer de vidro

,

76.2 mm de diâmetro borofloat 33 Wafer de vidro

Descrição de produto

Wafer de vidro Borofloat 33 A escolha definitiva para óptica de precisão e semicondutores





Aumente as suas aspirações tecnológicas com as bolhas de vidro Borofloat® 33, a escolha definitiva para aplicações exigentes que exigem uma planitude excepcional, estabilidade térmica e resistência química.

Fabricadas a partir de uma composição única de vidro borosilicato, as Wafers Borofloat® 33 oferecem desempenho incomparável em uma ampla gama de indústrias.O seu coeficiente de expansão térmica ultra-baixo garante estabilidade dimensional numa ampla gama de temperaturas, tornando-os ideais para uso em dispositivos ópticos, eletrônicos e semicondutores de alta precisão.

Com excepcional clareza óptica e qualidade de superfície, as bolhas Borofloat® 33 são a escolha preferida para componentes ópticos como lentes, filtros e janelas.A sua capacidade de resistir a ambientes adversos e a ataques químicos garante um desempenho fiável mesmo nas condições mais difíceis.

Na indústria de semicondutores, as Wafers Borofloat® 33 são valorizadas pela sua capacidade de resistir a altas temperaturas durante as etapas de processamento,tornando-os um excelente material de substrato para dispositivos avançados de embalagem e MEMS.

O nosso compromisso com a qualidade e precisão estende-se a cada passo do processo de fabrico.Empregamos equipamentos de última geração e rigorosas medidas de controlo de qualidade para garantir que cada Wafer Borofloat® 33 cumpra os mais elevados padrões de planosidade, paralelismo e acabamento da superfície.

Experimente a diferença que as bolinhas de vidro Borofloat® 33 podem fazer nos seus projetos.Entre em contato conosco hoje para saber mais sobre como nossas placas podem ajudá-lo a alcançar desempenho superior e confiabilidade em suas aplicações avançadas.





Parâmetros da borofloat 33 Glass Wafer

Materiais BOROFLOAT 33
Densidade (@ 25°C/77°F) 20,23 g/cm3
Modulo de Elasticidade 63 kN/mm2
Dureza do nó HK 0,1/20 480
Relação de Poisson 0.2
Constante dielétrica (@ 1 MHz & 25°C) 4.6
Tangente de perda (@ 1 MHz & 25°C) 37 x 10-4
Resistência dielétrica ((@ 50 Hz e 25°C) 16 kV/mm
Índice de refração (nd) 1.472
Dispersão (nF - nC) 71.9 x 10-4





Borofloat 33 Especificações de wafer de vidro

Especificações 3 ¢ 4 ¢ 5" 6" 8"
Diâmetro 76.2 mm 100 mm 125 mm 150 mm 200 mm
Tol (±) < 0,1 a 0,25 mm
Espessura > 0,10 mm > 0,10 mm > 0,30 mm > 0,30 mm > 0,30 mm
Flat primário 22 mm 32.5 mm 42.5 mm 57.5 mm Notch
Notch
TTV < 8um < 10um < 15um < 20um < 30um
Incline-se. ±20um ± 25um ±40um ±40um ±60um
Warp. < 30um < 40um < 50 mm < 50 mm < 60um
PLTV ((< 0,5um) ≥ 95% ((5 mm*5 mm)
Transmissão Opção UV, Óptica, IR ou Personalizada
Arredondamento da borda Conforme com a norma SEMI M1.2/referência à IEC62276
Tipo de superfície Polido de lado único/polido de lado duplo
Lado polido Ra < 1,0 nm ou específico conforme solicitado
Critérios do lado de trás Geral é 0,2-0,5μm ou conforme personalizado
Aparência Contaminação Nenhum
Partículas > 0,3 μm <= 30
Marcas de serra, estrias Nenhum
Escarrapar Nenhum
Fissuras, marcas de serra, manchas Nenhum

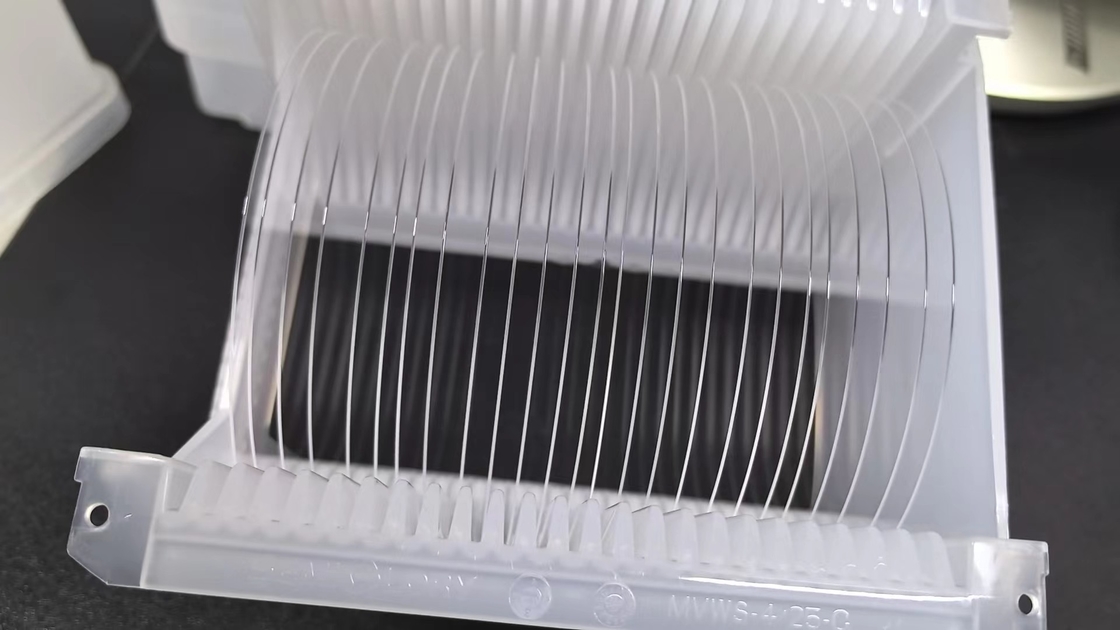

Fotos de Wafer de Vidro

76.2 mm de diâmetro borofloat 33 Wafer de vidro para óptica de precisão e semicondutores 076.2 mm de diâmetro borofloat 33 Wafer de vidro para óptica de precisão e semicondutores 176.2 mm de diâmetro borofloat 33 Wafer de vidro para óptica de precisão e semicondutores 2




76.2 mm de diâmetro borofloat 33 Wafer de vidro para óptica de precisão e semicondutores 3



76.2 mm de diâmetro borofloat 33 Wafer de vidro para óptica de precisão e semicondutores 4

Perguntas frequentes:



  1. P: Em que produtos trabalha principalmente?

A:Nós somos os primeiros a trabalhar com quarzo de cristal único na China há cerca de 30 anos.Vidro de quartzo, LGS, CTGS etc. Especialmente, se você está procurando um fornecedor de quartzo piezo, somos a escolha final!Cortes SC e IT com uma precisão de ângulo superior.



  1. P: Você pode aceitar a personalização do produto?

A:Sim, claro. Podemos fabricar conforme o seu pedido. Além disso, temos tanta experiência com placas de piezo que podemos fornecer sugestões relevantes se você não estiver 100% certo sobre a sua escolha.Além disso...Temos algumas bolachas padrão em estoque, por favor, verifique connosco.



  1. P: Pode entregar as mercadorias através do nosso agente de correio?

A:Sim, sugerimos que escolha o correio que mais conhece (DHL, FedEX, UPS, etc.).Nós vamos embalar os produtos em segurança em tamanho aceitável para ajudá-lo a economizar o custo de envioSe precisar de nós para cuidar do frete, também não é um problema. Também temos bons descontos com as empresas de correio internacionais.



  1. P: Como pode garantir que vamos conseguir o que queremos em segurança?

A:Os produtos de wafer são frágeis e às vezes caros, a última coisa que nós, como fabricantes, queremos ver é que os produtos que fazemos foram danificados durante o transporte.Vamos embalar as bolachas adequadamente e colocá-las em um cartão adequado cheio de esponja tampãoNo entanto, acidentes são inevitáveis às vezes.Verificação de aceitaçãoSe ocorrer o desejado, daremos o reabastecimento ou o reembolso se seguir as etapas de verificação.



  1. P: Podemos visitar a sua fábrica?

A:Claro, a inspecção de fábrica é importante para compras em grande quantidade e cooperação a longo prazo.Grandes nomes em todo o mundo testemunharam o nosso progresso na construção de fábricasNestes dias, devido à pandemia Covid-19, também tivemos a experiência de videoconferência com compradores globais.





Verificação da aceitação

  • O produto é frágil. Nós o embalamos adequadamente e o rotulámos como frágil. Nós entregamos através de excelentes empresas expressas nacionais e internacionais para garantir a qualidade do transporte.
  • Após receber a mercadoria, por favor, manuseie com cuidado e verifique se a embalagem exterior está em boas condições.Tire uma foto antes de tirá-los..
  • Abra a embalagem a vácuo numa sala limpa quando os produtos forem aplicados.
  • Se os produtos forem encontrados danificados durante o transporte, por favor tire uma foto ou faça uma gravação de vídeo imediatamente.Contacte-nos imediatamente e vamos resolver o problema bem.
