• Wafer de plano C de cristal de safira puro para microeletrônicos de ponta e dispositivos de potência
Wafer de plano C de cristal de safira puro para microeletrônicos de ponta e dispositivos de potência

Wafer de plano C de cristal de safira puro para microeletrônicos de ponta e dispositivos de potência

Detalhes do produto:

Lugar de origem: China
Marca: CSIMC
Certificação: ISO:9001
Número do modelo: Safira (Al2O3)

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 5 peças
Preço: Negociável
Detalhes da embalagem: Gaveta, frasco, pacote do filme
Tempo de entrega: 1 a 4 semanas
Termos de pagamento: T/T
Habilidade da fonte: 10000 peças/mês
Melhor preço Contato

Informação detalhada

Materiais: Sapphire Wafer Purificação: 99,999%
Cores: Branco, transparente Diâmetro: Dois, três, quatro.
Superfície: DSP SSP Módulo da tesoura (g): 148,1 GPa
Aplicação: Bolacha de Semicondutor, microplaqueta conduzida, janela de vidro ótica, cerâmica eletrônica Indústria: Vidro conduzido, ótico, bolacha eli-pronta
Destacar:

Orifícios de cristal de safira puro

,

Dispositivos de alimentação C-Plane Wafer

,

High-End Microelectronics C-Plane Wafer

Descrição de produto

Wafer de plano C de cristal de safira puro para microeletrônicos de ponta e dispositivos de potência



As nossas Wafers Sapphire Premium, a pedra angular da tecnologia avançada e da inovação de ponta, conhecidas pela sua excepcional dureza, estabilidade química e transparência óptica,As bolhas de safira são a escolha ideal para aplicações que vão desde a optoeletrónica de alta potência e a fabricação de LEDs até MEMS e biosensores.

As nossas Wafers Sapphire são meticulosamente fabricadas através de técnicas avançadas de síntese e rigoroso controlo de qualidade, garantindo uma qualidade cristalina incomparável e suavidade de superfície.Oferecem condutividade térmica superior e resistência mecânica, tornando-os resistentes às exigências rigorosas dos processos de fabrico modernos.

Aumente a sua tecnologia com as nossas Wafers Sapphire de primeira linha, cuja precisão, durabilidade e versatilidade prometem um desempenho inigualável numa ampla gama de aplicações.Descubra o futuro da inovação com as nossas Wafers Sapphire premium. Encomende a sua hoje e desbloqueie todo o potencial dos seus dispositivos e sistemas de ponta..

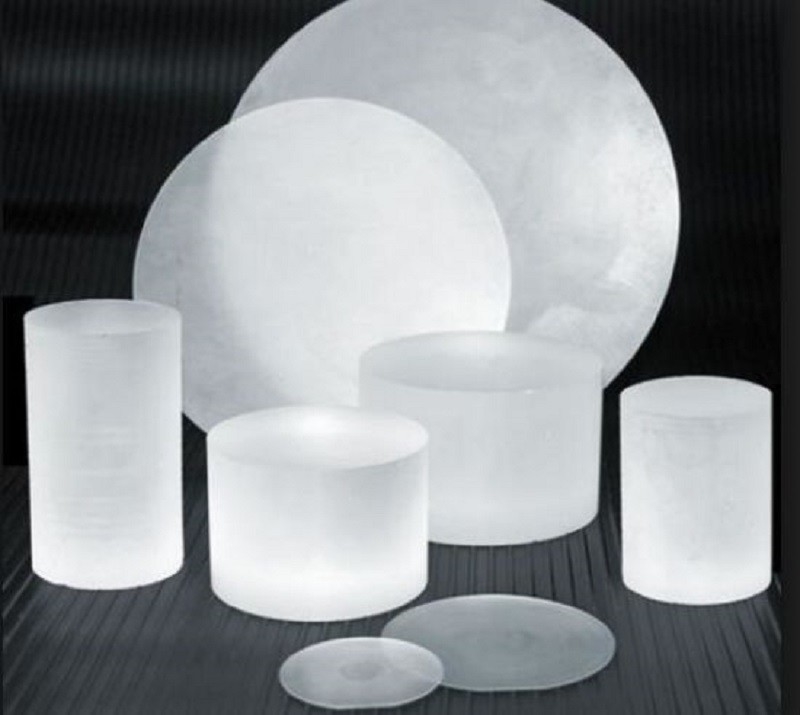

Wafer de plano C de cristal de safira puro para microeletrônicos de ponta e dispositivos de potência 0Wafer de plano C de cristal de safira puro para microeletrônicos de ponta e dispositivos de potência 1Wafer de plano C de cristal de safira puro para microeletrônicos de ponta e dispositivos de potência 2



Propriedades ópticas

Transmissão

0.17 a 5.5 um

Índice de refração

1.75449 (o) 1.74663 (e) a 1.06 um

Perda de reflexão

a 1,06 micrões (2 superfícies) para raios-o - 11,7%; para raios-e - 14,2%

Índice de absorção

0.3 x 10-3 cm-1 a 2,4 um

DN/dT

13.7 x 10-6 em 5,4 um

dn/dm = 0

1.5 um



Orientação

Plano R, plano C, plano A, plano M ou uma orientação especificada

Orientação Tolerância

± 0,3°

Diâmetro

2 polegadas, 3 polegadas, 4 polegadas, 6 polegadas, 8 polegadas ou outros

Tolerância de diâmetro

0.1mm para 2 polegadas, 0.2mm para 3 polegadas, 0.3mm para 4 polegadas, 0.5mm para 6 polegadas

Espessura

0.25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm ou outros;

Tolerância de espessura

25 μm

Duração plana primária

16.0±1.0mm para 2 polegadas, 22.0±1.0mm para 3 polegadas, 30.0±1.5mm para 4 polegadas, 47.5/50.0±2.0mm para 6 polegadas

Orientação plana primária

Plano A (1 1-2 0) ± 0,2°; plano C (0 0-0 1 ) ± 0,2°, eixo C projetado 45 +/- 2°

TTV

≤10μm para 2 polegadas, ≤15μm para 3 polegadas, ≤20μm para 4 polegadas, ≤25μm para 6 polegadas

Arco-íris

≤10μm para 2 polegadas, ≤15μm para 3 polegadas, ≤20μm para 4 polegadas, ≤25μm para 6 polegadas

Superfície frontal

Epi-polido (Ra< 0,3 nm para o plano C, 0,5 nm para outras orientações)

Superfície traseira

Finamente moído (Ra=0,6μm~1,4μm) ou Epi-polido

Embalagem

Embalado num ambiente de sala limpa de classe 100



Wafer de plano C de cristal de safira puro para microeletrônicos de ponta e dispositivos de potência 3



Verificação da aceitação

Wafer de plano C de cristal de safira puro para microeletrônicos de ponta e dispositivos de potência 4



1O produto é frágil. Nós o embalamos adequadamente e o rotulámos de frágil. Nós entregamos através de excelentes empresas expressas nacionais e internacionais para garantir a qualidade do transporte.



2Após receber as mercadorias, por favor, manuseie com cuidado e verifique se a embalagem exterior está em boas condições.Tire uma foto antes de tirá-los..



3Abra a embalagem de vácuo numa sala limpa quando os produtos forem aplicados.



4. Se os produtos forem encontrados danificados durante o transporte, por favor tire uma foto ou faça uma gravação de vídeo imediatamente. NÃO tire os produtos danificados da caixa de embalagem!Contacte-nos imediatamente e vamos resolver o problema bem.
