Detalhes do produto:

Place of Origin: China
Marca: CQTGROUP
Certificação: ISO:9001
Model Number: Sapphire (Al2O3)

Condições de Pagamento e Envio:

Minimum Order Quantity: 10 Pieces
Preço: Negociável
Packaging Details: Cassette, Jar, Film package
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 10000 pieces/Month
Melhor preço Contato

Informação detalhada

Material: Sapphire Wafer Type: Single Crystal
Color: White / Red / Blue Growth Method: Horizontally Directed Crystallization (HDC)
Surface: DSP SSP Purity: 99.999%
Flat Orientation: A-plane (1 1-2 0 ) ± 0.2°; C-plane (0 0-0 1 ) ± 0.2°, Projected C-Axis 45 +/- 2° Industry: Led,optical Glass,eli-ready Wafer

Descrição de produto

Escolha preferida para dispositivos semicondutores LEDs e eletrônicos de alta temperatura com wafers de safira


A solução definitiva para aplicações de alto desempenho
Desbloqueia uma precisão e durabilidade incomparáveis com as nossas Wafers Sapphire premium, concebidas para atender às exigências das indústrias de ponta, conhecidas pela sua excepcional dureza, claridade óptica,e estabilidade térmicaNo entanto, as bolinhas de safira são o padrão ouro para aplicações que exigem extrema fiabilidade em ambientes adversos.

Por Que Escolher as Nossas Wafers de Safira?

  • Qualidade Superior do Material: Feitas a partir de safira de cristal único de alta pureza, nossas bolachas oferecem inércia química incomparável, resistência a arranhões e transparência UV-IR.
  • Especificações sob medida: Disponível em diâmetros que vão de 2 a 8 polegadas, com espessuras personalizáveis (100 μm a 2 mm), orientações (plano C, plano R, plano A) e acabamentos de superfície (polido),com um teor de potássio superior a 20%, mas não superior a 30%
  • Desempenho líder na indústria: Ideal para produção de LEDs, dispositivos de RF, sensores ópticos, substratos de semicondutores e componentes aeroespaciais.
  • Controlo rigoroso da qualidade: cada wafer é submetido a uma inspecção avançada (raios-X, AFM, interferometria) para garantir a rugosidade da superfície inferior a nanômetros e superfícies livres de defeitos.

Aplicações que brilham
Dos sistemas de comunicação 5G/6G de última geração à óptica a laser de alta potência e aos dispositivos de imagem médica, as nossas placas de safira dão força à inovação.A sua resistência à erosão plasmática e à temperatura de 1000 °C tornam-nas indispensáveis para a fabricação de semicondutores e para a investigação e desenvolvimento avançados..

Parceria com Confiança
Com mais de 15 anos de experiência em crescimento de cristais e processamento de wafers, garantimos prototipagem rápida, volumes de pedidos flexíveis e suporte logístico global.Melhore o desempenho do seu produto, reduzindo os custos do ciclo de vida, a longevidade do safiro supera os materiais tradicionais como o vidro ou o silício.

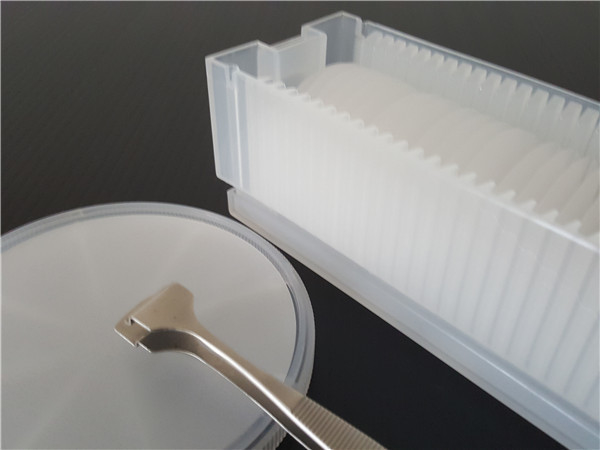

Escolha preferida para dispositivos semicondutores LEDs e eletrônicos de alta temperatura com wafers de safira 0Escolha preferida para dispositivos semicondutores LEDs e eletrônicos de alta temperatura com wafers de safira 1Escolha preferida para dispositivos semicondutores LEDs e eletrônicos de alta temperatura com wafers de safira 2



Propriedades ópticas

Transmissão

0.17 a 5.5 um

Índice de refração

1.75449 (o) 1.74663 (e) a 1.06 um

Perda de reflexão

a 1,06 micrões (2 superfícies) para raios-o - 11,7%; para raios-e - 14,2%

Índice de absorção

0.3 x 10-3 cm-1 a 2,4 um

DN/dT

13.7 x 10-6 em 5,4 um

dn/dm = 0

1.5 um



Orientação

Plano R, plano C, plano A, plano M ou uma orientação especificada

Orientação Tolerância

± 0,3°

Diâmetro

2 polegadas, 3 polegadas, 4 polegadas, 6 polegadas, 8 polegadas ou outros

Tolerância de diâmetro

0.1mm para 2 polegadas, 0.2mm para 3 polegadas, 0.3mm para 4 polegadas, 0.5mm para 6 polegadas

Espessura

0.25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm ou outros;

Tolerância de espessura

25 μm

Duração plana primária

16.0±1.0mm para 2 polegadas, 22.0±1.0mm para 3 polegadas, 30.0±1.5mm para 4 polegadas, 47.5/50.0±2.0mm para 6 polegadas

Orientação plana primária

Plano A (1 1-2 0) ± 0,2°; plano C (0 0-0 1 ) ± 0,2°, eixo C projetado 45 +/- 2°

TTV

≤10μm para 2 polegadas, ≤15μm para 3 polegadas, ≤20μm para 4 polegadas, ≤25μm para 6 polegadas

Arco-íris

≤10μm para 2 polegadas, ≤15μm para 3 polegadas, ≤20μm para 4 polegadas, ≤25μm para 6 polegadas

Superfície frontal

Epi-polido (Ra< 0,3 nm para o plano C, 0,5 nm para outras orientações)

Superfície traseira

Finamente moído (Ra=0,6μm~1,4μm) ou Epi-polido

Embalagem

Embalado num ambiente de sala limpa de classe 100



Escolha preferida para dispositivos semicondutores LEDs e eletrônicos de alta temperatura com wafers de safira 3



Verificação da aceitação

Escolha preferida para dispositivos semicondutores LEDs e eletrônicos de alta temperatura com wafers de safira 4



1O produto é frágil. Nós o embalamos adequadamente e o rotulámos como frágil. Nós entregamos através de excelentes empresas expressas nacionais e internacionais para garantir a qualidade do transporte.



2Após receber as mercadorias, por favor, manuseie com cuidado e verifique se a embalagem exterior está em boas condições.Tire uma foto antes de tirá-los..



3Abra a embalagem de vácuo numa sala limpa quando os produtos forem aplicados.



4Se os produtos forem encontrados danificados durante o transporte, por favor tire uma foto ou faça uma gravação de vídeo imediatamente.Contacte-nos imediatamente e vamos resolver o problema bem.
