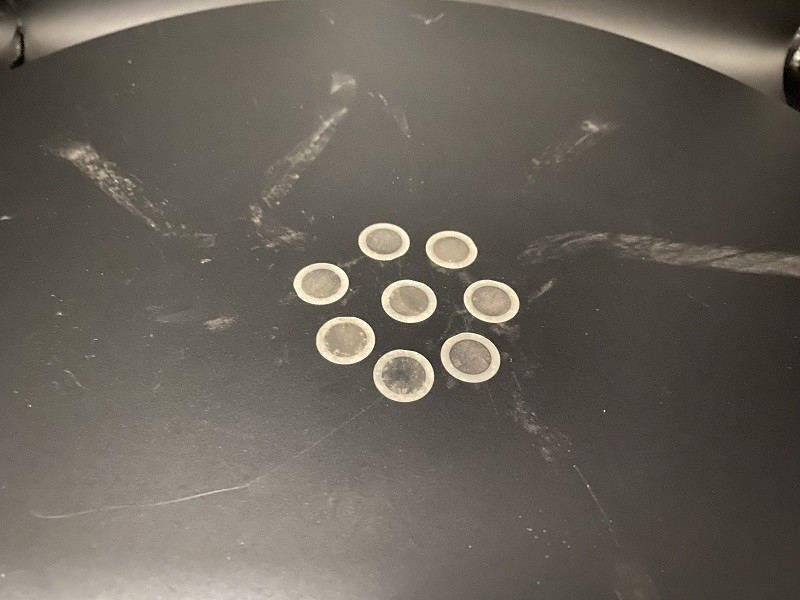

Atualize sua tecnologia com placas piezoelétricas de quartzo de cristal único para dispositivos SAW e MEMS
Detalhes do produto:
| Place of Origin: | China |
| Marca: | CQT |
| Certificação: | ISO:9001 |
| Model Number: | Single Crystal Quartz |
Condições de Pagamento e Envio:
| Minimum Order Quantity: | 20 pcs |
|---|---|
| Preço: | Negociável |
| Packaging Details: | Cassette / Jar, put in a carton with PE foam. |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 100000 pcs / Month |
|
Informação detalhada |
|||
| Product: | Single Crystal Quartz | Diameter: | 3" 4" 6" |
|---|---|---|---|
| Cut Angle: | AT-cut, ST-cut, Z-cut, X-cut | Thickness: | 0.20mm 0.35mm, 0.5mm,1.0mm |
| Surface: | SSP DSP | Application: | MEMS, SAW application |
| Inclusion: | Ia, Ib, I, II, III | Growth: | Hydrothermal Growth |
Descrição de produto
Atualize Sua Tecnologia com Pastilhas Piezoelétricas de Quartzo Monocristalino para Dispositivos SAW e MEMS
Nos campos dinâmicos da eletrônica, telecomunicações e sensores, a demanda por componentes de alta qualidade nunca foi tão grande. Nossas Pastilhas de Quartzo Monocristalino são a resposta para suas necessidades mais desafiadoras.
Meticulosamente cultivadas e processadas, essas pastilhas exibem as notáveis propriedades inerentes ao quartzo monocristalino. Elas oferecem características piezoelétricas excepcionais, permitindo controle preciso de frequência e oscilação estável. Isso as torna ideais para aplicações como osciladores de cristal de quartzo, que são o coração dos dispositivos eletrônicos, garantindo tempo e sincronização precisos.
Sua excelente estabilidade térmica permite que mantenham o desempenho em uma ampla faixa de temperatura, reduzindo a necessidade de circuitos complexos de compensação de temperatura.
Além disso, a baixa perda dielétrica de nossas Pastilhas de Quartzo Monocristalino aumenta a eficiência da transmissão de sinal em circuitos de alta frequência.
Se você está em P&D ou produção em massa, nossas pastilhas oferecem qualidade consistente. Não se contente com menos. Atualize para nossas Pastilhas de Quartzo Monocristalino e experimente um novo nível de precisão e confiabilidade. Entre em contato conosco para fazer seu pedido hoje mesmo!
| Propriedades do Material de Quartzo Monocristalino | |
| Pureza | Grau óptico: 99,99% |
| Estrutura cristalina e parâmetros da rede |
Hexagonal a= 4.914 Å c = 5.405 Å |
| Método de crescimento | Método hidrotérmico |
| Dureza | 7.0 Mohs |
| Densidade | 2.684 g/cm3 |
| Ponto de fusão | 1610 deg C (ponto de transição de fase: 573.1 °C) |
| Calor específico | 0.18 cal/g |
| Constante termoelétrica | 1200 mV / °C @ 300 °C |
| Condutividade térmica | 0.0033 cal/cm/ °C |
| Coeficiente de expansão térmica, (CTE) (x10^-6/ K) |
perpendicular ao eixo Z: 13.71 paralelo ao eixo Z: 7.48 |
| Índice de refração | 1.544 |
|
Valor Q Velocidade acústica, constante de frequência SAW, acoplamento piezoelétrico BAW, |
1.8 x 10^6; 2.4 x 10^6, 3.0 x 10^6 3160 ( m/sec ) 1661 ( kHz/mm ) K2 (%) BAW: 0.65 SAW: 0.14 |
| Inclusão | IEC Grau II |
| Diâmetro | 3”(76.2mm) | 4”(100mm) | 6”(150mm) | 8”(200mm) |
| Espessura | 0.08mm Mín-acima | 0.10mm Mín-acima | 0.20mm Mín -acima | 0.35mm Mín- |
| Plano Primário | 22mm | 32mm | 42.5mm | 57.5mm ou entalhe |
| Superfície | LTV (5mmx5mm) | <1.5µm | TTV | <1.5~3 µm |
| Empenamento | -30 |
Empeno | <40µm | |
| Tipo de Superfície | SSP / DSP | Critérios de Borda | R=0.2mm ou Bico de Boi | |
| Ra do lado polido | <0.5nm ou conforme solicitado | Critérios da Parte Traseira | 0.2-0.5µm ou conforme personalizado |
Perguntas frequentes:
- P: Quais são os produtos em que você trabalha principalmente?
R: Nós nos vemos como especialistas em pastilhas piezoelétricas. Fomos os primeiros a trabalhar com Quartzo Monocristalino na China há cerca de 30 anos. Então, gradualmente, entramos no campo de LiNbO3, LiTaO3, vidro de quartzo, LGS, CTGS etc. Especialmente, se você está procurando um fornecedor de quartzo piezoelétrico, somos a melhor escolha! Exportamos milhões de blanks de quartzo a cada ano porque dominamos os cortes AT, SC e IT com precisão de ângulo superior.
- P: Você pode aceitar a personalização do produto?
R: Sim, claro. Podemos fabricar de acordo com sua solicitação. Além disso, temos muita experiência com pastilhas piezoelétricas, por isso podemos fornecer sugestões relevantes se você não tiver 100% de certeza sobre sua escolha. Além disso, temos algumas pastilhas padrão em estoque, por favor, verifique conosco.
- P: Você pode entregar as mercadorias através do nosso agente de correio?
R: Sim, sugerimos que você use o agente de correio com o qual está mais familiarizado (DHL, FedEX, UPS etc.). Podemos enviar através de sua conta. E, claro, embalaremos os produtos com segurança em um tamanho aceitável para ajudá-lo a economizar o custo de envio. Se você precisar que cuidemos do frete, também não é um problema. Também temos um bom desconto com as empresas de correio internacional.
- P: Como você pode garantir que recebemos o que queremos com segurança?
R: Os produtos de pastilha são frágeis e, às vezes, caros. A última coisa, como fabricante, que queremos ver é que os produtos que fazemos sejam danificados durante o transporte. Como resultado, embalaremos as pastilhas adequadamente e as colocaremos em uma caixa adequada preenchida com esponja de amortecimento. No entanto, acidentes são inevitáveis às vezes. Portanto, siga as etapas de “Verificação de aceitação” mostradas nos desenhos abaixo. Se o indesejado acontecer, daremos a reposição ou o reembolso se você seguir as etapas de verificação.
- P: Podemos visitar sua fábrica?
R: Claro. A inspeção da fábrica é importante para compras em grande quantidade e cooperação de longo prazo. A discussão face a face é o que mais confiamos. Nos últimos anos, grandes nomes em todo o mundo testemunharam nosso progresso na construção da fábrica. Atualmente, devido à pandemia de Covid-19, também tivemos a experiência de videoconferência com compradores globais.
Verificação de Aceitação
- O produto é frágil. Embalamos adequadamente e rotulamos como frágil. Entregamos por meio de excelentes empresas de entrega expressa nacionais e internacionais para garantir a qualidade do transporte.
- Após receber a mercadoria, manuseie com cuidado e verifique se a caixa externa está em boas condições. Abra cuidadosamente a caixa externa e verifique se as caixas de embalagem estão alinhadas. Tire uma foto antes de retirá-las.
- Abra a embalagem a vácuo em uma sala limpa quando os produtos forem aplicados.
- Se os produtos forem encontrados danificados durante o transporte, tire uma foto ou grave um vídeo imediatamente. NÃO retire os produtos danificados da caixa de embalagem! Entre em contato conosco imediatamente e resolveremos o problema.
