4" 6" 8" único Crystal Wafer Semiconductor Crystal VIRAM/categorias óticos
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Número do modelo: | Único Crystal Quartz |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 partes |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | A gaveta/frasco, pôs em uma caixa com espuma do PE. |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 100000 partes/mês |
|
Informação detalhada |
|||
| Material: | Único Crystal Quartz | Tamanho: | 2", 3", 4", 6", 8" ou como necessário |
|---|---|---|---|
| Ângulo de corte: | X, Y, Z, EM, BT, ST, BT, SC, etc. | Espessura: | 0.08mm - 10mm |
| Superfície: | Polimento lateral dobro, único polimento lateral, regaço, gravura em àgua forte | Aplicação: | controle de frequência/seleção da frequência/QMEMS |
| Semente: | Sem sementes/Withseed | Categoria: | SERRA / Óptico |
| Realçar: | 8" única bolacha de cristal,4" cristal do semicondutor,6" única bolacha de cristal |
||
Descrição de produto

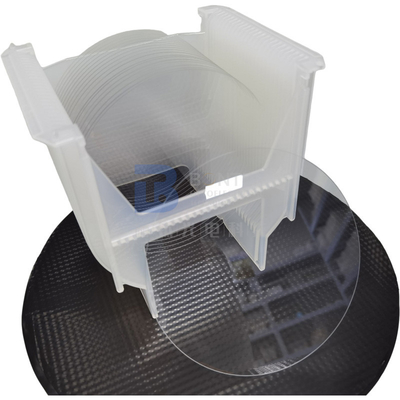

4" 6" 8" único Crystal Wafer Semiconductor Crystal VIRAM/categorias óticos
As únicas bolachas/placas de Crystal Quartz são feitas do cristal de quartzo sintético. Tem o bom efeito piezoelétrico e é amplamente utilizado no controle de frequência do sincronismo, na seleção da frequência e no QMEMS. Outras aplicações incluem VCXO, TCXO, OCXO etc.
Características materiais
|
Material |
Categoria Piezo/ótica |
|
Q-valor |
1.8x10^6 mínimo, 2.4x10^6 aos padrões do IEC 3.0x10^6 |
|
ECD |
㎡ máximo de 2 /c, 10/c㎡, 30/c㎡ máximo, 100/c㎡ máximo, 300/c㎡ máximo; Quartzo varrido |
|
Densidade das inclusões |
Ia, Ib, I, II, III categorias |
|
Varrido |
Z puro e barra de Y disponível, com ou sem o quartzo varrido |
Capacidade de processamento - placas
| Corta o tipo (a orientação) | X, Y, Z, EM, BT, CT, E, descolamento, GT, NT, FC, SC, TI, C.A., porque, ST, TA dos TS, NT RT, LC…, etc. |
| Tolerância de ângulo (±) | Ângulo da teta: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
| Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. | |
| Tamanho | Redondo (3.0mm~8")/quadrado (1.6x1.6mm~48x48mm ou) maior/SMD (1.2x2.4mm acima) |
| Tolerância do tamanho (±) | ±0.01mm, +/-0.005mm, +/-0.0005mm, de acordo com o tamanho |
| Espessura da frequência | 1 megahertz até 54Mhz para o fundamento do Em-corte; Até 70Mhz gravando |
| Plano | Por pedido: o plano será perpendicular à linha central de X dentro do grau ±10 |
| Revestimento de superfície | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Lustrou (óxido do cério) & gravou o STD |
| Subtexto | Fundamento; Terceiro subtexto (ó); Quinto subtexto (5o) |
| Contornar (dióptrico) | Plano-convexo: 0,5 biconvexo dioptric~10 dióptricos: 10 dioptric~15 dióptricos |
Capacidade de processamento - bolachas
| Diâmetro | 3" (76.2mm) | 4" (100mm) | 6" (150mm) | 8" (200mm) |
| Espessura | minuto-acima de 0.08mm | minuto-acima de 0.10mm | minuto de 0.20mm - acima | minuto de 0.35mm |
| Plano preliminar | 22mm | 32mm | 42.5mm | 57.5mm ou entalhe |
| Superfície | LTV (5mmx5mm) | <1> | TTV | <1> |
| Curva | -30 |
Urdidura | <40> | |
| Tipo de superfície | SSP/DSP | Critérios da borda | R=0.2mm ou Bullnose | |
| Ra lateral lustrado | <0> | Critérios do verso | 0.2-0.5µm ou como personalizados |
Verificação de aceitação
1. O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
2. Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
3. Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
4. Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
