8 bolacha da polegada LiNbO3 128 graus de Y-corte e Z-corte para dispositivos de onda acústica de superfície
Detalhes do produto:
Lugar de origem: | CHINA |
Marca: | BonTek |
Certificação: | ISO:9001, ISO:14001 |
Número do modelo: | Nióbito do lítio (LiNbO3) |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 2 PCS |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | O pacote do frasco da gaveta, vácuo selou |
Tempo de entrega: | 1-4 semanas |
Termos de pagamento: | T/T |
Habilidade da fonte: | 10000 PCes/mês |
Informação detalhada |
|||
Material: | Bolacha LiNbO3 | Categoria: | SAW, Óptico |
---|---|---|---|
Diâmetro: | 8 polegadas | Orientação: | Corte Z, corte 128Y |
Espessura: | 350um, 500um, 1000um | Superfície: | DSP, SSP |
Aspereza: | Ra<1nm | Aplicação: | Filtro SAW, transdutor ultrassônico |
Realçar: | 8 bolacha da polegada LiNbO3,Bolacha do nióbito do lítio da SERRA,Bolacha LiNbO3 ótica |
Descrição de produto

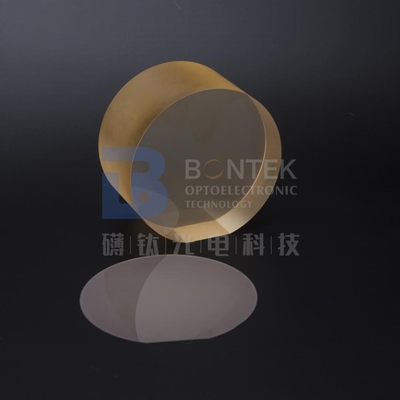

Grande diâmetro bolachas 128°Y-cut de 8 polegadas LiNbO3 e Z-corte para dispositivos de onda acústica de superfície
O nióbito do lítio (LiNbO3) é cristal translúcido incolor ou levemente amarelado, com estrutura sextavada de R3C, densidade de 4.64×10^3kg/m3, dureza de 5~5.5, ponto de derretimento de 1253℃, temperatura de Mohs de curie em 1210℃. Cristal do nióbito do lítio o único é um tipo de ferroelectric com coeficiente de acoplamento eletromecânico alto e baixa perda da propagação, que podem ser usados para fazer dispositivos da onda acústica de superfície (SERRA) com largura de banda até 50%. As propriedades da onda acústica de superfície (SERRA) dos únicos materiais LiNbO3 de cristal são estreitamente relacionadas a seu sentido da orientação e da propagação. De acordo com o sentido cortado diferente do ângulo e da propagação, sua velocidade da propagação da SERRA é 3400~4000m/s, o coeficiente de acoplamento eletromecânico é 0%~5.6%, e o coeficiente de temperatura é -1.1~-95.6 (10^-6/℃).
O alvo de desenvolvimento do nióbito do lítio (LiNbO3) porque a SERRA da próxima geração e o material ótico são sempre produzir bolachas do diâmetro maior para cumprir as exigências do fabricante. BonTek vê a tendência e compartilha do valor, introduzindo bolachas de 8 polegadas LN para a 128°Y-cut e o Z-corte, bolachas de 6 polegadas LN para todos os ângulos cortados!
Material |
8" bolacha do nióbito do lítio |
Orientação |
Z-corte ou Y128°-cut |
Revestimento de superfície |
Polimento simples ou duplo dos lados (DLP/SLP/SSP/DSP toda disponível) |
Espessura |
0.35mm, 0.50mm, 1.00mm |
TTV |
< 5=""> |
CURVA |
± 40um |
Urdidura |
< 80=""> |
Planos da orientação |
Entalhe semi padrão |
Ra lateral lustrado |
Ra da aspereza<10a> |
Critérios do verso |
Ra da aspereza: 0.5-1.0µm GC#1000 |
Arredondamento da borda |
Complacente com SEMI padrão M1.2/refira IEC62276 |
Crystal Sturucture |
Trigonal, grupo de espaço R3c, grupo do ponto 3m |
Ponto de derretimento |
1253℃ |
Dureza de Mohs |
5 |
Densidade |
4.64g/cm3 |
Deliquescência |
Nenhum |
Homogeneidade ótica |
~5x10-5/cm |
Escala da transparência |
420-5200nm |
Coeficiente de absorção |
~0.1%/cm @1064nm |
Índices Refractive @1064nm |
ne =2.146, não = 2.220@1300nm ne =2.156, não = 2.232@1064nm ne =2.203, não = 2.286@632.8nm |
Coeficientes da expansão térmica (no℃ 25) |
//a, 2.0x10-6/K //a, 2.2x10-6/K |
Coeficientes da condutibilidade térmica |
38 W/m/K em 25℃ |
Coeficientes óticos térmicos |
dno/dT =-0.874/K de x 10-6em1.4μm dne/dT =39.073/K de x 10-6em1.4μm |
As equações de Sellmeier (λ no μm) |
nenhuns 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
FAQ:
- Q: Que são os produtos você principalmente para trabalhar sobre?
: Nós olhamos nos como o especialista piezo da bolacha. Nós somos muito primeiramente trabalhar com único Crystal Quartz em China aproximadamente 30 anos há. Então gradualmente nós pisamos no campo do vidro de LiNbO3, de LiTaO3, de quartzo, do LGS, do CTGS etc. Especialmente, se você está procurando um fornecedor piezo de quartzo, nós somos a escolha final! Nós externalizamos milhões de placas de quartzo todos os anos porque nós dominamos EM, cortes do SC e da TI com precisão superior do ângulo.
- Q: Pode você aceitar a personalização do produto?
: Sim, naturalmente. Nós podemos fabricar conforme seu pedido. Além, nós somos tão experientes com bolachas piezo que nós podemos lhe fornecer sugestões relevantes se você não é 100% certo sobre sua escolha. Além disso, nós temos algumas bolachas padrão no estoque, verificamos por favor connosco.
- Q: Pode você entregar os bens através de nosso agente do correio?
: Sim, nós sugerirí-o-amos para ir com o agente que do correio você é o mais familiar com (DHL, Fedex, UPS etc.). Nós podemos enviar através de sua conta. E, naturalmente, nós embalaremos os produtos com segurança no tamanho aceitável para ajudá-lo a salvar os custos de envio. Se você nos precisa de tomar do frete, não é igualmente um problema. Nós igualmente temos o bom desconto com as empresas de correio internacionais.
- Q: Como pode você nos garantir obtém o que nós queremos com segurança?
: Os produtos da bolacha são frágeis e às vezes caros. A última coisa, como o fabricante, nós queremos ver somos os produtos que nós fazemos fomos danificados durante o correio. Em consequência, nós embalaremos as bolachas adequadamente e po-las-emos em uma caixa apropriada enchida com a esponja do amortecedor. Contudo, os acidentes são inevitáveis às vezes. Assim, siga por favor de “as etapas da verificação aceitação” mostradas nos desenhos abaixo. Se acontecido indesejável, nós dará o reabastecimento ou o reembolsará se você segue as etapas de verificação.
- Q: Podemos nós visitar sua fábrica?
: Certo. A inspeção de fábrica é importante para a compra da grande quantidade e a cooperação a longo prazo. Cara a cara a discussão é o que nós na maior parte seguros com. Durante os anos passados, os nomes sonantes em todo o mundo testemunharam nosso progresso no acúmulo da fábrica. Atualmente, devido à pandemia Covid-19, nós igualmente tivemos a experiência da videoconferência com compradores globais.
Verificação de aceitação
- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
