Z-corte piezoelétrico de Ring Wafer Orientation do nióbito do lítio ou 36Y-cut
Detalhes do produto:
Lugar de origem: | CHINA |
Marca: | BonTek |
Certificação: | ISO:9001, ISO:14001 |
Número do modelo: | Nióbito do lítio (LiNbO3) |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 5 PCS |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | O pacote do frasco da gaveta, vácuo selou |
Tempo de entrega: | 1-4 semanas |
Termos de pagamento: | T/T |
Habilidade da fonte: | 10000 PCes/mês |
Informação detalhada |
|||
Produto: | Anel da bolacha LiNbO3 | Categoria: | Ótico/SERRA |
---|---|---|---|
Ângulo de corte: | X, Z, 36Y, etc. | Diâmetro exterior.: | 5mm ~ 150mm |
Diâmetro interno: | 2mm ~ 100mm | Espessura: | 0.35 / 0,50/1,00/3,00 + milímetro |
Superfície: | DSP, SSP, dobramento | Ra Rugosidade: | <1nm> |
Realçar: | SERRA Ring Wafer piezoelétrico,Bolacha do nióbito do lítio do Z-corte,36Y-Cut Ring Wafer piezoelétrico |
Descrição de produto

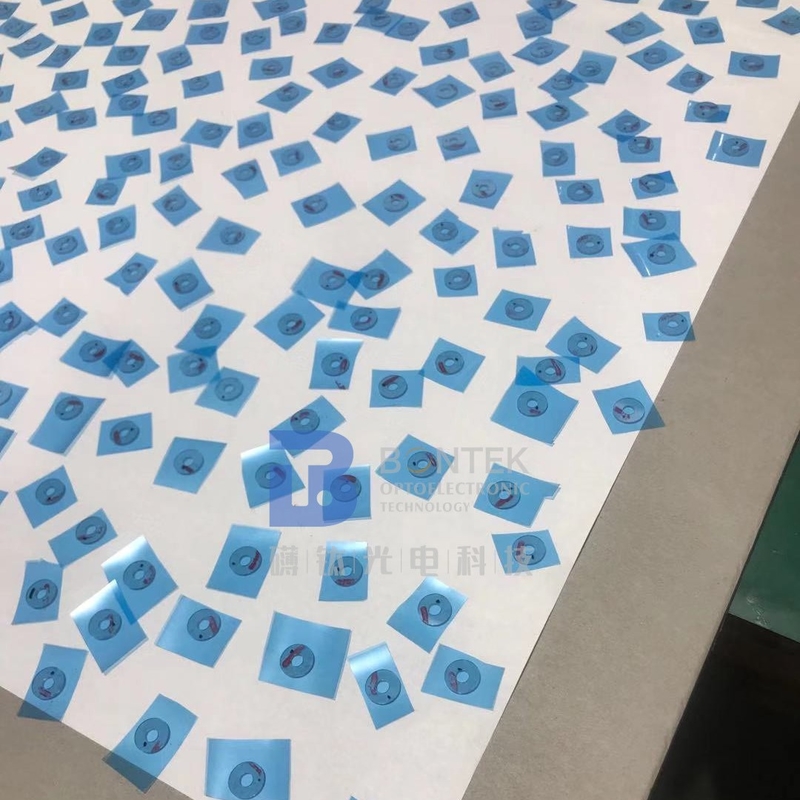

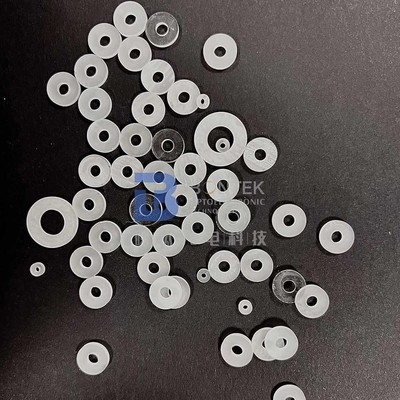

Z-corte piezoelétrico de Ring Wafer Orientation do nióbito do lítio ou 36Y-cut
O cristal do nióbito do lítio (LiNbO3, LN) é um cristal uniaxial negativo e é um dos materiais óticos o mais detalhadamente caracterizados. O cristal de LN tem uma vasta gama de transparência na luz visível e meados de-infravermelha e na boa estabilidade química e mecânica, que podem ser usadas como um material birefringent infravermelho.
O cristal de LN (nióbito do lítio) tem muitas vantagens tais como o coeficiente eletro-ótico alto, a janela ótica larga da transparência e o cristal ótico alto da qualidade. O cristal de LN (nióbito do lítio) é o material preferido para a modulação e o Q-interruptor óticos nas faixas próximo-infravermelhas e infravermelhas. Para o modulador eletro-ótico, o cristal executa o birefringence residual zero ao longo do sentido da propagação clara com o Z-corte, ou o coeficiente eletro-ótico eficaz residual diferente de zero do birefringence e o máximo com X-corte. Para Q-interruptores, o cristal é tipicamente Z-corte, com birefringence residual zero e um campo elétrico transversal aplicado na direção da propagação clara. O anel piezoelétrico em LN tem um defeito em taxas altas da repetição, mas este defeito pode ser superado em certa medida pelo projeto de umedecimento piezoelétrico apropriado.
Material |
LiNbO3 bolacha, anel Piezo |
Orientação |
X / Z/Y41 °/Y64 °/Y128 °/YZ/YX ou personalizado |
Diâmetro exterior |
5mm ~ 150mm |
Diâmetro interno |
2mm ~ 100mm |
Revestimento de superfície |
Polimento simples ou duplo dos lados (DLP/SLP/SSP/DSP toda disponível) |
Espessura |
0.35 / 0,50/1,00/3,00 + milímetro |
TTV |
< 1=""> |
CURVA |
± (25µm ~40um) |
Urdidura |
<> |
LTV (5mmx5mm) |
<1> |
PLTV (<0> |
≥98%(5mm*5mm)comabordade2mmexcluída |
Borda |
Compl't com SEMI M1.2@with GC800# .regular em C datilografou |
Planos da orientação |
disponível, pelo pedido |
Ra lateral lustrado |
Ra da aspereza<> |
Critérios do verso |
Ra da aspereza: 0.5-1.0µm GC#1000 |
Arredondamento da borda |
Complacente com SEMI padrão M1.2/refira IEC62276 |
Quebras, marcas da serra, manchas |
Nenhum |
Escala de transmissão |
0.32 - 5.2um (espessura 6mm) |
R.I. |
no=2.237, ne=2.158 @633nm |
Perda de reflexão |
14,6% @633nm |
Ponto de derretimento (℃) |
1250 |
Densidade (g/cm3) |
4,64 |
Dureza |
5 (Mohs) |
Módulo Young |
170 GPa |
Coeficiente não-linear |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
Módulo da tesoura |
68 PGa |
Módulo de maioria |
112 GPa |
Expansão térmica |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
FAQ:
- Q: Que são os produtos você principalmente para trabalhar sobre?
: Nós olhamos nos como o especialista piezo da bolacha. Nós somos muito primeiramente trabalhar com único Crystal Quartz em China aproximadamente 30 anos há. Então gradualmente nós pisamos no campo do vidro de LiNbO3, de LiTaO3, de quartzo, do LGS, do CTGS etc. Especialmente, se você está procurando um fornecedor piezo de quartzo, nós somos a escolha final! Nós externalizamos milhões de placas de quartzo todos os anos porque nós dominamos EM, cortes do SC e da TI com precisão superior do ângulo.
- Q: Pode você aceitar a personalização do produto?
: Sim, naturalmente. Nós podemos fabricar conforme seu pedido. Além, nós somos tão experientes com bolachas piezo que nós podemos lhe fornecer sugestões relevantes se você não é 100% certo sobre sua escolha. Além disso, nós temos algumas bolachas padrão no estoque, verificamos por favor connosco.
- Q: Pode você entregar os bens através de nosso agente do correio?
: Sim, nós sugerirí-o-amos para ir com o agente que do correio você é o mais familiar com (DHL, Fedex, UPS etc.). Nós podemos enviar através de sua conta. E, naturalmente, nós embalaremos os produtos com segurança no tamanho aceitável para ajudá-lo a salvar os custos de envio. Se você nos precisa de tomar do frete, não é igualmente um problema. Nós igualmente temos o bom desconto com as empresas de correio internacionais.
- Q: Como pode você nos garantir obtém o que nós queremos com segurança?
: Os produtos da bolacha são frágeis e às vezes caros. A última coisa, como o fabricante, nós queremos ver somos os produtos que nós fazemos fomos danificados durante o correio. Em consequência, nós embalaremos as bolachas adequadamente e po-las-emos em uma caixa apropriada enchida com a esponja do amortecedor. Contudo, os acidentes são inevitáveis às vezes. Assim, siga por favor de “as etapas da verificação aceitação” mostradas nos desenhos abaixo. Se acontecido indesejável, nós dará o reabastecimento ou o reembolsará se você segue as etapas de verificação.
- Q: Podemos nós visitar sua fábrica?
: Certo. A inspeção de fábrica é importante para a compra da grande quantidade e a cooperação a longo prazo. Cara a cara a discussão é o que nós na maior parte seguros com. Durante os anos passados, os nomes sonantes em todo o mundo testemunharam nosso progresso no acúmulo da fábrica. Atualmente, devido à pandemia Covid-19, nós igualmente tivemos a experiência da videoconferência com compradores globais.
Verificação de aceitação
- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
