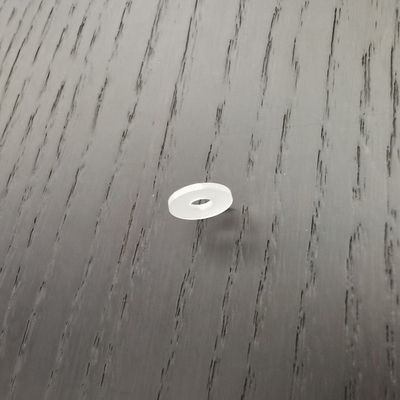

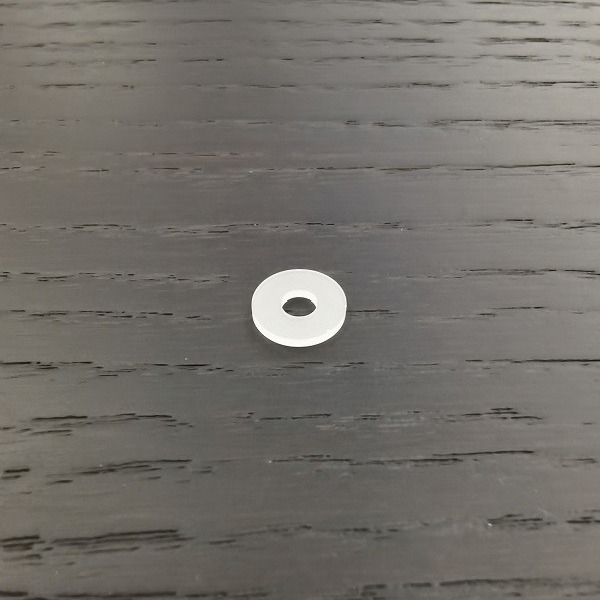

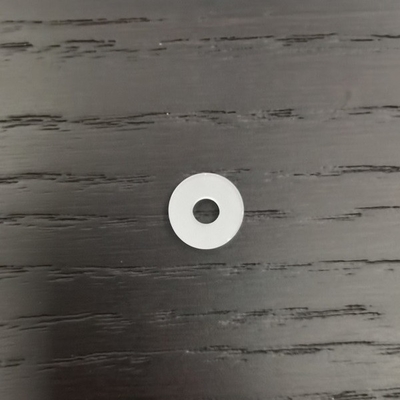

Z-corte piezoelétrico personalizado 36Y-Cut de Ring Orientation da bolacha do nióbito do lítio do tamanho
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | BonTek |
| Certificação: | ISO:9001, ISO:14001 |
| Número do modelo: | Nióbito do lítio (LiNbO3) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 PCS |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | O pacote do frasco da gaveta, vácuo selou |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10000 PCes/mês |
|
Informação detalhada |
|||
| Produto: | Anel Piezoelétrico LiNbO3 | Categoria: | Grau Óptico / SAW |
|---|---|---|---|
| Orientação: | X, Z, 36Y, etc. | Diâmetro externo: | 5mm ~ 150mm |
| Diâmetro interno: | 2mm ~ 100mm | Espessura: | 0,35 / 0,50 / 1,00 / 2,00 milímetros |
| Superfície: | Polimento de lado duplo, lapidação de lado duplo | Ra Rugosidade: | Ra <1 nm |
| Realçar: | Z-corte piezoelétrico da bolacha,Bolacha personalizada do nióbito do lítio do tamanho,Bolacha piezoelétrica 36Y-cut |
||
Descrição de produto
Z-corte piezoelétrico personalizado 36Y-cut da orientação do anel da bolacha do nióbito do lítio do tamanho
O cristal do nióbito do lítio tem as vantagens do coeficiente eletro-ótico alto, da janela transparente ótica larga e da qualidade ótica alta. O cristal do nióbito do lítio é o material preferido para a modulação ótica e a modulação de Q nas faixas próximo-infravermelhas e infravermelhas. Para o modulador eletro-ótico, o birefringence residual do z-corte zero de cristal das exibições e o birefringence residual diferente de zero do X-corte ao longo do sentido da propagação clara, com o coeficiente eletro-ótico eficaz máximo. Para interruptores de Q, o cristal é tipicamente z-corte, com birefringence residual zero e um campo elétrico transversal que atua na direção da propagação clara. O anel piezoelétrico em LN tem uma desvantagem em taxas altas da repetição, mas esta desvantagem pode ser superada em certa medida por um projeto de umedecimento piezoelétrico apropriado.
BonTek pode personalizar LiNbO3 ou o anel piezoelétrico do cristal de quartzo para você. Nós fabricamos dez dos milhares destes anéis piezo para diversas empresas em todo o mundo pelos 20 anos passados.
|
Material |
LiNbO3 bolacha, anel Piezo |
|
Orientação |
X / Z/Y41 °/Y64 °/Y128 °/YZ/YX ou personalizado |
|
Diâmetro exterior |
5mm ~ 150mm |
|
Diâmetro interno |
2mm ~ 100mm |
|
Revestimento de superfície |
Polimento simples ou duplo dos lados (DLP/SLP/SSP/DSP toda disponível) |
|
Espessura |
0.35 / 0,50/1,00/3,00 + milímetro |
|
TTV |
< 1=""> |
|
CURVA |
± (25µm ~40um) |
|
Urdidura |
<> |
| Limpeza
|
Quarto desinfetado da classe 1000 |
|
PLTV (<0> |
<1> ≥98%(5mm*5mm)comabordade2mmexcluída |
|
Borda |
Compl't com SEMI M1.2@with GC800# .regular em C datilografou |
|
Planos |
disponível, pelo pedido |
|
Ra lateral lustrado |
Ra da aspereza<> |
|
Critérios do verso |
Ra da aspereza: 0.5-1.0µm GC#1000 |
|
Arredondamento da borda |
Complacente com SEMI padrão M1.2/refira IEC62276 |
|
Quebras, marcas da serra, manchas |
Nenhum |
|
Transmissão |
0.32 - 5.2um (espessura 6mm) |
|
R.I. |
no=2.237, ne=2.158 @633nm |
|
Perda de reflexão |
14,6% @633nm |
|
Ponto de derretimento (℃) |
1250 |
|
Densidade |
4,64 g/cm3 |
|
Dureza de Mohs |
5 |
|
Módulo Young |
170 GPa |
|
Coeficiente não-linear |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
Módulo da tesoura |
68 PGa |
|
Módulo de maioria |
112 GPa |
|
Expansão térmica |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| Material | Categoria (Piezo/ótica) de único Crystal Quartz Blanks |
| Q-valor sintético | 1.8×10^6 mínimo, 2.4×10^6, 3.0×10^6 (padrões do IEC) |
| Densidade do canal gravura em àgua forte (ECD) | 2/cm2, 10/cm2, 30/cm2, 100/cm2, 300/cm2; Quartzo varrido (padrões do IEC) |
| Densidade das inclusões | Ia, Ib, I, II, III categorias (padrões do IEC) |
| Ângulo de corte | X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75° etc. |
| Diâmetro exterior | 3mm ~ 200mm |
| Diâmetro interno | 1mm ~ 100mm |
| Espessura | 0.1mm ~ 10mm |
| Plano da orientação | Como necessário, ou lápis marcado |
| Revestimento de superfície | O lado dobrado, dobro lateral dobro lustrou |
| Ra lateral lustrado | <0> |
| Critérios do verso | O general é 0.2-0.5µm ou personalizado tão |
FAQ:
- Q: Que são os produtos você principalmente para trabalhar sobre?
: Nós olhamos nos como o especialista piezo da bolacha. Nós somos muito primeiramente trabalhar com único Crystal Quartz em China aproximadamente 30 anos há. Então gradualmente nós pisamos no campo do vidro de LiNbO3, de LiTaO3, de quartzo, do LGS, do CTGS etc. Especialmente, se você está procurando um fornecedor piezo de quartzo, nós somos a escolha final! Nós externalizamos milhões de placas de quartzo todos os anos porque nós dominamos EM, cortes do SC e da TI com precisão superior do ângulo.
- Q: Pode você aceitar a personalização do produto?
: Sim, naturalmente. Nós podemos fabricar conforme seu pedido. Além, nós somos tão experientes com bolachas piezo que nós podemos lhe fornecer sugestões relevantes se você não é 100% certo sobre sua escolha. Além disso, nós temos algumas bolachas padrão no estoque, verificamos por favor connosco.
- Q: Pode você entregar os bens através de nosso agente do correio?
: Sim, nós sugerirí-o-amos para ir com o agente que do correio você é o mais familiar com (DHL, Fedex, UPS etc.). Nós podemos enviar através de sua conta. E, naturalmente, nós embalaremos os produtos com segurança no tamanho aceitável para ajudá-lo a salvar os custos de envio. Se você nos precisa de tomar do frete, não é igualmente um problema. Nós igualmente temos o bom desconto com as empresas de correio internacionais.
- Q: Como pode você nos garantir obtém o que nós queremos com segurança?
: Os produtos da bolacha são frágeis e às vezes caros. A última coisa, como o fabricante, nós queremos ver somos os produtos que nós fazemos fomos danificados durante o correio. Em consequência, nós embalaremos as bolachas adequadamente e po-las-emos em uma caixa apropriada enchida com a esponja do amortecedor. Contudo, os acidentes são inevitáveis às vezes. Assim, siga por favor de “as etapas da verificação aceitação” mostradas nos desenhos abaixo. Se acontecido indesejável, nós dará o reabastecimento ou o reembolsará se você segue as etapas de verificação.
- Q: Podemos nós visitar sua fábrica?
: Certo. A inspeção de fábrica é importante para a compra da grande quantidade e a cooperação a longo prazo. Cara a cara a discussão é o que nós na maior parte seguros com. Durante os anos passados, os nomes sonantes em todo o mundo testemunharam nosso progresso no acúmulo da fábrica. Atualmente, devido à pandemia Covid-19, nós igualmente tivemos a experiência da videoconferência com compradores globais.
Verificação de aceitação
- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
