Z X cortou cristais que da bolacha LiNbO3 a categoria ótica toma partido polonês
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | BonTek |
| Certificação: | ISO:9001, ISO:14001 |
| Número do modelo: | LiNbO3 (LNC) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 PCS |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | O pacote do frasco da gaveta, vácuo selou |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10000 PCS/Month |
|
Informação detalhada |
|||
| Material: | LiNbO3 Crystal Wafer | Tipo: | Categoria ótica |
|---|---|---|---|
| Diâmetro: | 4inch, 6inch, 8 polegadas | Orientação: | X-corte, Z-corte |
| Grosso: | 350um, 500um | Tipo de superfície: | Polonês de ambos os lados |
| Aspereza: | Ångström Ra<5 | Aplicação: | Dispositivo ótico |
| Destacar: | X cortou a bolacha LiNbO3,Ambos os lados lustram os cristais LiNbO3,LiNbO3 ótico Crystal Wafer |
||
Descrição de produto

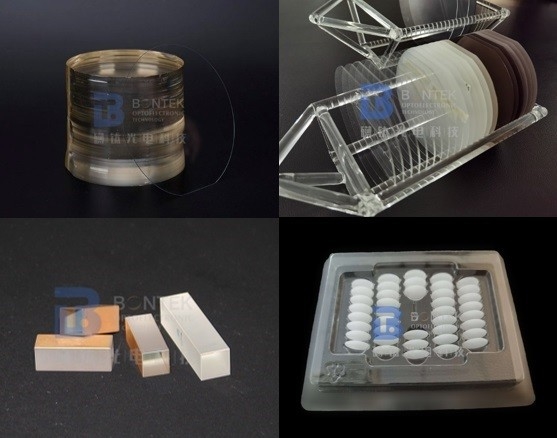

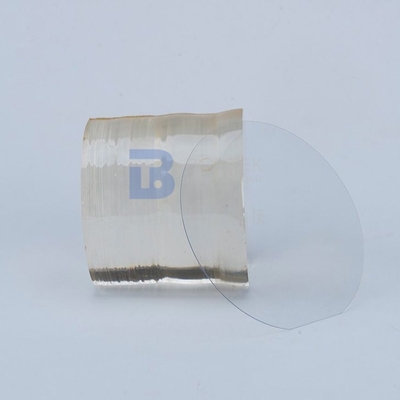

Categoria ótica da bolacha de cristais do X-corte LiNbO3 do Z-corte polonês de ambos os lados
A velocidade sadia para as ondas longitudinais em LiNbO3 que propaga ao longo dos machados principais é para o Z-sentido, 7.271*10^5 cm/s; para o Y-sentido, 6.549*10^5 cm/s; e para o X-sentido, 6.580*10^5 cm/s.32, 43,44 que aplicam estes valores ao exemplo de um cristal do Y-corte LNO de 10*10*0.5 mm3, o modo extensional da espessura deve aparecer em 6,58 megahertz. O pico observado o mais próximo é centrado em uma frequência levemente mais baixa de 6,34 megahertz, que podem ser explicadas em consequência do efeito de aperto das folhas de Metglas. As ressonâncias extensional calculadas do comprimento ao longo dos sentidos de X e de Z (327,5 quilohertz e 363,5 quilohertz, respectivamente) podem ser atribuídas aos picos observaram em 314 quilohertz e em 355 quilohertz.
|
Material |
bolacha de 4inch 6inch 8inch LiNbO3 LNC |
|
Orientação |
Z-corte ou X-corte |
|
Revestimento de superfície |
Polimento dobro dos lados (DLP/SLP/SSP/DSP toda disponível) |
|
Espessura |
0.35mm, 0.50mm, 1.00mm |
|
TTV |
< 5=""> |
|
CURVA |
± 30um |
|
Urdidura |
< 40=""> |
|
Planos da orientação |
Entalhe semi padrão |
|
Ra lateral lustrado |
Ra da aspereza<5a> |
|
Critérios do verso |
Ra da aspereza: 0.5-1.0µm GC#1000 |
|
Arredondamento da borda |
Complacente com SEMI padrão M1.2/refira IEC62276 |
|
Crystal Sturucture |
Trigonal, grupo de espaço R3c, grupo do ponto 3m |
|
Ponto de derretimento |
1253℃ |
|
Dureza de Mohs |
5 |
|
Densidade |
4.64g/cm3 |
|
Deliquescência |
Nenhum |
|
Homogeneidade ótica |
~5x10-5/cm |
|
Escala da transparência |
420-5200nm |
|
Coeficiente de absorção |
~0.1%/cm @1064nm |
|
Índices Refractive @1064nm |
ne =2.146, não = 2.220@1300nm ne =2.156, não = 2.232@1064nm ne =2.203, não = 2.286@632.8nm |
|
Coeficientes da expansão térmica (no℃ 25) |
//a, 2.0x10-6/K //a, 2.2x10-6/K |
|
Coeficientes da condutibilidade térmica |
38 W/m/K em 25℃ |
|
Coeficientes óticos térmicos |
dno/dT =-0.874/K de x 10-6em1.4μm dne/dT =39.073/K de x 10-6em1.4μm |
|
As equações de Sellmeier (λ no μm) |
nenhuns 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
Verificação de aceitação
- O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
- Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
- Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
- Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
