Substratos de precisão de wafer piezoelétrico de cristal de quartzo para ótica elétrica e cronometragem
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | BonTek |
| Certificação: | ISO:9001, ISO:14001 |
| Número do modelo: | Bolacha piezoelétrica |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 PCS |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | O pacote do frasco da gaveta, vácuo selou |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 50000 PCS/Month |
|
Informação detalhada |
|||
| Produto: | Bolacha piezoelétrica | Diâmetro: | Diâmetro 4", 6", 8" |
|---|---|---|---|
| Cristal: | Cristal de quartzo | Espessura: | 0.35mm, 0.5mm |
| Plano preliminar: | 32.5±2mm, 47.5±2mm, 57.5±2mm, entalham | Revestimento de superfície: | Polimento lateral dobro, único polimento lateral |
| Aplicação: | Semicondutor, dispositivos da SERRA | Coeficiente de expansão: | 5,5 x 10^-7/°C (paralela à C-linha central) |
| Destacar: | Wafer Piezoelétrico de 8'',Wafer Piezoelétrico Temporizador Ótico Elétrico,Wafer Piezoelétrico de Cristal de Quartzo |
||
Descrição de produto
Substratos de precisão de wafer piezoelétrico de cristal de quartzo para aplicações elétricas, óticas e de temporização

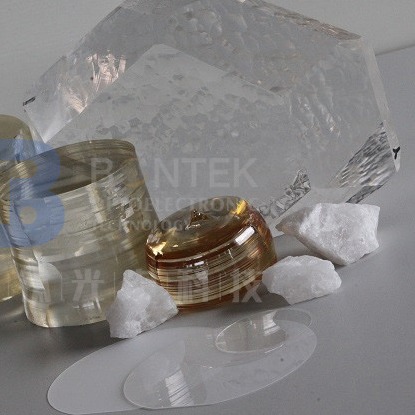

Wafers de cristal de quartzo, também conhecidos como substratos de quartzo ou placas de quartzo, são amplamente utilizados em várias aplicações eletrônicas e ópticas.Esses quartzos sintéticos exibem propriedades excepcionais, como alta pureza, excelentes características elétricas e notável estabilidade mecânica.
Propriedades do Cristal de Quartzo
As bolachas de cristal de quartzo têm excelentes propriedades piezoelétricas.O quartzo pode gerar uma carga elétrica quando submetido a tensões mecânicas ou vibrações, e vice-versa.Essa propriedade torna os wafers de cristal de quartzo altamente desejáveis para aplicações envolvendo temporização precisa, controle de frequência e detecção.Eles servem como base para osciladores e ressonadores de cristal de quartzo usados em dispositivos eletrônicos, como relógios, smartphones, computadores e sistemas de comunicação.
Wafers de cristal de quartzo têm estabilidade dimensional excepcional.O baixo coeficiente de expansão térmica, o que significa que suas dimensões permanecem relativamente constantes em uma ampla faixa de temperatura.Esta propriedade os torna altamente adequados para aplicações que requerem estabilidade e precisão
Wafers de cristal de quartzo têm excelente transparência óptica.Eles exibem alta transmissão de luz em uma ampla gama de comprimentos de onda, do ultravioleta (UV) ao infravermelho (IR).Essa clareza óptica os torna adequados para uso em janelas ópticas, lentes, prismas e outros componentes usados em lasers, espectroscopia, microscopia e outros sistemas ópticos.
Detalhes do Cristal de Quartzo
| Propriedade | Descrição |
|---|---|
| Fórmula química | SiO2 |
| Sistema Cristalino | Hexagonal |
| Densidade | Normalmente 2,65 g/cm3 |
| Dureza | 7 na escala de Mohs |
| Transparência | Excelente transparência do ultravioleta (UV) ao infravermelho (IR) |
| Índice de refração | Normalmente em torno de 1,544 (a 589 nm) |
| Condutividade térmica | 1,4 W/(m·K) |
| Coeficiente de Expansão | 5,5 x 10^-7 /°C (paralelo ao eixo C) |
| Ponto de fusão | Aproximadamente 1.710°C |
| Propriedades elétricas | Piezoeletricidade, baixa condutividade elétrica, alta constante dielétrica |
| Formulários | Osciladores de cristal de quartzo, ressonadores, sensores, óptica, dispositivos de cronometragem, instrumentos científicos, telecomunicações |
|
Cristal |
Niobato De Lítio | tantalato de lítio | Cristal de quartzo |
|
Diâmetro |
3'', 4'', 6'', 8'' | 3'', 4'', 6'' | 3'', 4'', 5'', 6'', 8'' |
|
Orientação |
X / Y / Y41 / Y64／Y128 |
X / X112 / YZ A28 / A36 / A42 |
X / Y / Z AT / ST |
|
Acabamento de superfície |
Polimento de lados simples/dois (SSP/DSP) | ||
|
Grossura |
0,08 mm / 0,25 mm / 0,35 mm / 0,50 mm / 1,00 mm / 2,00 mm | ||
|
LTV |
< 1,5um | ||
|
PLTV |
>98% (5mm*5mm) | ||
|
TTV |
< 5um | ||
|
Arco |
-25um < arco < ＋25um | ||
|
Urdidura |
< 35um | ||
|
Temperatura Curie |
1142 ℃ ± 2 ℃ | 605 ℃ ± 2 ℃ | 573 ℃ |
|
Borda |
CompI't com SEMI M1.2 @ com GC#1000 | ||
|
Plano |
22±2mm, 32,5±2mm, 47,5±2mm, 57,5±2mm, Entalhe Conforme pedido |
||
|
Doping |
Er, MgO | Fé | com ou sem semente |
|
Frente |
Rugosidade Ra < 1nm | ||
|
Voltar Critérios |
Rugosidade Ra: 0,5--1,0um GC#1000 | ||
|
Contaminação |
Partículas @ >0,3 mícron | ||
|
Aparência |
Sem rachaduras, marcas de serra, manchas | ||
|
Único Domian |
Polarização Concluída / Reduzida | Sem estresse | |
Perguntas frequentes:
- P: Quais são os produtos em que você trabalha principalmente?
A:Nós nos consideramos especialistas em pastilhas piezo.Somos os primeiros a trabalhar com quartzo monocristal na China há cerca de 30 anos.Então, gradualmente, entramos no campo de LiNbO3, LiTaO3, vidro de quartzo, LGS, CTGS etc. Especialmente, se você estiver procurando por um fornecedor de quartzo piezo, somos a melhor escolha!Exportamos milhões de blocos de quartzo todos os anos porque dominamos os cortes AT, SC e IT com precisão angular superior.
- P: você pode aceitar a personalização do produto?
A:Sim claro.Podemos confeccionar conforme seu pedido.Além disso, temos tanta experiência com wafers piezo que podemos fornecer sugestões relevantes se você não tiver 100% de certeza sobre sua escolha.Além disso, temos alguns wafers padrão em estoque, por favor, verifique conosco.
- P: Você pode entregar as mercadorias através do nosso agente de correio?
A:Sim, sugerimos que você vá com o agente de correio com o qual está mais familiarizado (DHL, FedEX, UPS etc.).Podemos enviar pela sua conta.E, claro, embalaremos os produtos com segurança em tamanho aceitável para ajudar você a economizar no custo de envio.Se precisar que cuidemos do frete, também não tem problema.Também temos bons descontos com as empresas de correio internacional.
- P: Como você pode garantir que conseguiremos o que queremos com segurança?
A:Os produtos wafer são frágeis e às vezes caros.A última coisa que, como fabricante, queremos ver é que os produtos que fabricamos foram danificados durante o transporte.Como resultado, vamos embalar os wafers adequadamente e colocá-los em uma caixa adequada cheia de esponja tampão.No entanto, os acidentes às vezes são inevitáveis.Então, por favor, siga o“Verificação de aceitação”etapas mostradas nos desenhos abaixo.Se o indesejado acontecer, daremos o reabastecimento ou o reembolso se você seguir as etapas de verificação.
- P: podemos visitar sua fábrica?
A:Claro.A inspeção de fábrica é importante para compras em grande quantidade e cooperação a longo prazo.A discussão cara a cara é o que mais nos deixa confiantes.Durante os últimos anos, grandes nomes em todo o mundo testemunharam nosso progresso na construção de fábricas.Nestes dias, devido à pandemia de Covid-19, também tivemos a experiência de videoconferência com compradores globais.
Verificação de aceitação
- O produto é frágil.Nós o embalamos adequadamente e o rotulamos como frágil.Entregamos através de excelentes empresas de entrega expressa nacional e internacional para garantir a qualidade do transporte.
- Depois de receber a mercadoria, manuseie com cuidado e verifique se a caixa externa está em boas condições.Abra cuidadosamente a caixa externa e verifique se as caixas da embalagem estão alinhadas.Tire uma foto antes de tirá-los.
- Abra a embalagem a vácuo em uma sala limpa quando os produtos forem aplicados.
- Se os produtos forem encontrados danificados durante o envio, tire uma foto ou grave um vídeo imediatamente.NÃO retire os produtos danificados da caixa de embalagem!Entre em contato conosco imediatamente e resolveremos bem o problema.
