Aplicações óticas largas de Sapphire Single Crystal Wafer For IR da transmissão
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Número do modelo: | Safira (Al2O3) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 partes |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Gaveta, frasco, pacote do filme |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10000 partes/mês |
|
Informação detalhada |
|||
| Material: | Sapphire Wafer | Tipo: | Único cristal |
|---|---|---|---|
| Aplicação: | orward que olha infravermelho | Método do crescimento: | Cristalização horizontalmente dirigida (HDC) |
| Ponto de derretimento: | 2040 graus de C | Módulo Young (e): | 335 GPa |
| Módulo da tesoura (g): | 148,1 GPa | Módulo de massa (K): | 240 GPa |
| Destacar: | Transmissão larga único Crystal Wafer,Cristal de safira de 335 GPa,Único Crystal Wafer |
||
Descrição de produto
Transmissão larga Sapphire Wafer da durabilidade alta para aplicações óticas do IR
A safira é usada para sua resistência da durabilidade e da erosão/corrosão, frequentemente em combinação com a capacidade para suportar o calor elevado ao ter uma escala de transmissão muito larga. As aplicações incluem:
· Windows - janelas do FLIR (infravermelho progressista) para sensores e outros sistemas óticos. A claridade ótica sobre uma escala espectral larga combina com a durabilidade nesta aplicação.
· Windows - para a resistência de erosão no sal e em ambientes de sopro da areia, a safira é usada em janelas convencionais e em formas da abóbada em substituição de uns materiais transmissores mais macios, mais frágeis do IR.
· Lâmpadas das contramedidas - as lâmpadas instantâneas da safira são usadas em IRCM (contramedidas infravermelhas). O desempenho de alta temperatura da safira é combinado com a escala espectral larga nesta aplicação.
PROPRIEDADES ÓTICAS
|
Transmissão |
0,17 a 5,5 um |
|
R.I. |
1,75449 (o) 1,74663 (e) em 1,06 um |
|
Perda de reflexão |
em 1,06 mícrons (2 superfícies) para o-Ray - 11,7%; para e-Ray - 14,2% |
|
Índice da absorção |
0,3 x 10-3 cm-1 em 2,4 um |
|
dN/dT |
13,7 x 10-6 em 5,4 um |
|
dn/dm = 0 |
1,5 um |
|
Orientação |
R-plano, C-plano, Um-plano, M-plano ou uma orientação especificada |
|
Tolerância da orientação |
± 0.3° |
|
Diâmetro |
2 polegadas, 3 polegadas, 4 polegadas, 6 polegadas, 8 polegadas ou outro |
|
Tolerância do diâmetro |
0.1mm para 2 polegadas, 0.2mm para 3 polegadas, 0.3mm para 4 polegadas, 0.5mm para 6 polegadas |
|
Espessura |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm ou outro; |
|
Tolerância da espessura |
25μm |
|
Comprimento liso preliminar |
16.0±1.0mm para 2 polegadas, 22.0±1.0mm para 3 polegadas, 30.0±1.5mm para 4 polegadas, 47.5/50.0±2.0mm para 6 polegadas |
|
Orientação lisa preliminar |
± 0.2° do Um-plano (1 1-2 0); ± 0.2° do C-plano (0 0-0 1), C-linha central projetada 45 +/- 2° |
|
TTV |
≤10µm para 2 polegadas, ≤15µm para 3 polegadas, ≤20µm para 4 polegadas, ≤25µm para 6 polegadas |
|
CURVA |
≤10µm para 2 polegadas, ≤15µm para 3 polegadas, ≤20µm para 4 polegadas, ≤25µm para 6 polegadas |
|
Front Surface |
Epi-lustrado (Ra< 0=""> |
|
Superfície traseira |
Terra fina (Ra=0.6μm~1.4μm) ou Epi-lustrado |
|

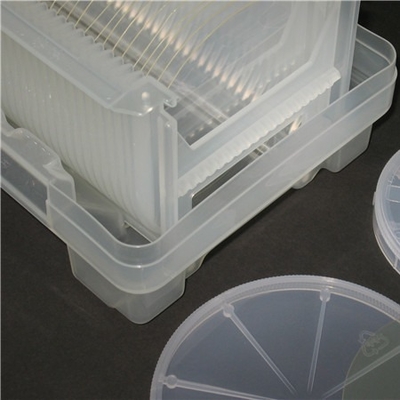

Empacotamento |
Empacotado em um ambiente do quarto desinfetado da classe 100 |
Verificação de aceitação
1. O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
2. Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
3. Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
4. Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
