Vista a Um-linha central da M-linha central da R-linha central da C-linha central de Sapphire Wafer Sapphire Windows da resistência
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Número do modelo: | Safira (Al2O3) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 partes |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Gaveta, frasco, pacote do filme |
| Tempo de entrega: | 1-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10000 partes/mês |
|
Informação detalhada |
|||
| Material: | Sapphire Wafer | Densidade: | 3,97 g/cm3 |
|---|---|---|---|
| Ponto de derretimento: | 2040 graus de C | condutibilidade térmica: | 27,21 com (m x K) em 300 K |
| Expansão térmica: | 5,6 x 10 -6 /K (C-linha central paralela) & 5,0 (C-linha central perpendicular) x 10 -6 /K | Dureza: | Knoop 2000 kg/mm 2 com o indenter 2000g |
| Capacidade de calor específico: | 419 j (quilograma x K) | Constante dielétrica: | 11,5 (C-linha central paralela) 9,4 (C-linha central perpendicular) em 1MHz |
| Destacar: | Resistência de desgaste Sapphire Wafer,C-linha central das janelas da safira,R-linha central Sapphire Wafer |
||
Descrição de produto

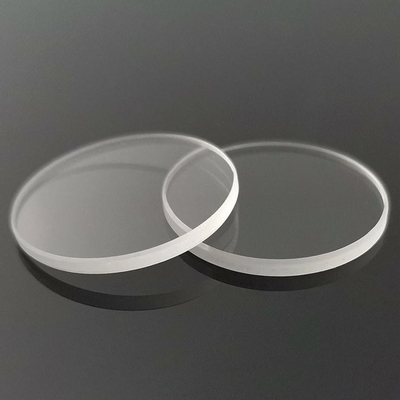

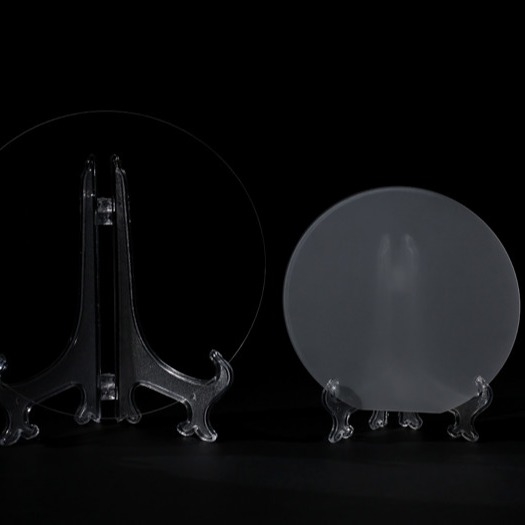

Vista a Um-linha central da M-linha central da R-linha central da C-linha central de Sapphire Wafer Sapphire Windows da resistência
Sapphire Windows é fabricada da única safira de cristal, fazendo os ideais para aplicações de exigência (tais como sistemas do laser) devido a sua dureza de superfície extrema, a condutibilidade térmica alta, a constante dielétrica alta e a resistência aos ácidos e aos alcaloides químicos comuns. A safira é o segundo cristal o mais duro ao lado dos diamantes e, devido a sua força estrutural, as janelas da safira podem ser feitas muito mais finamente do que outras janelas dielétricas comuns com transmitância melhorado. Quimicamente, a safira é o único óxido de alumínio de cristal (Al2O3), e é útil em uma escala de transmissão de 0,2 - 5.5µm.
|
Orientações disponíveis: |
C-linha central [0001], R-linha central [1-102], Um-linha central [11-20], M-linha central [10-10], aleatória |
|
Janelas/placas da safira |
|
|
Diâmetro/largura: |
25.0 - 250,0 milímetros |
|
Tolerância: |
± padrão 2°, especial ao ± 0.1° |
|
Espessura: |
Mínimo 0,15, máximo 120,0 milímetros |
|
Revestimento de superfície: |
Como o corte, terra fina, s/d dobrado, lustrado 80/50, 60/40, 40/20, 20/10, 10/5, de acordo com o MIL-0-13830A |
|
Qualidade dos fins/borda: |
Terra fina, 80/50 |
|
tubos “Como-crescidos” da safira: |
|
|
Dimensões |
Diâmetro interno de até 50 milímetros, 0,5 - 4,0 milímetros de espessura de parede, comprimento dos tubos de 300-600 milímetro |
|
Orientação |
C-linha central do comprimento do tubo |
|
Tubos lustrados da safira: |
Até 50 milímetros dentro do diâmetro, 0,5 - 3,0 milímetros de espessura de parede, comprimento dos tubos de 80-350 milímetro |
|
Lingotes: |
Diâmetro/largura 5-220 milímetros, espessura/comprimento 25 – 125 milímetros |
|
Qualidade de superfície |
Como-corte, extremidades/corte do diamante qualidade da borda |
| PROPRIEDADES ÓTICAS de SAPPHIRE Al 2O3 | |
|
Escala de transmissão |
0,17 a 5,5 mícrons |
|
R.I. |
1,75449 (o) 1,74663 (e) em 1,06 mícrons |
|
Perda de reflexão |
em 1,06 mícrons (2 superfícies) para o-Ray - 11,7%; para e-Ray - 14,2% |
|
Posicione da absorção |
0,3 x 10-3 cm-1 em 2,4 mícrons |
|
dN/dT |
13,7 x 10-6 em 5,4 mícrons |
|
dn/dm = 0 |
1,5 mícrons |
| PROPRIEDADES FÍSICAS de SAPPHIRE Al 2O3 | |
|
Densidade |
3,97 g/cm3 |
|
Ponto de derretimento |
2040 graus de C |
|
Condutibilidade térmica |
27,21 com (m x K) em 300 K |
|
Expansão térmica |
5,6 x 10 -6 /K (C-linha central paralela) & 5,0 (C-linha central perpendicular) x 10 -6 /K |
|
Dureza |
Knoop 2000 kg/mm 2 com o indenter 2000g |
|
Capacidade de calor específico |
419 j (quilograma x K) |
|
Constante dielétrica |
11,5 (C-linha central paralela) 9,4 (C-linha central perpendicular) em 1MHz |
|
Módulo Young (e) |
335 GPa |
|
Módulo da tesoura (g) |
148,1 GPa |
|
Módulo de maioria (K) |
240 GPa |
|
Coeficientes elásticos |
C11=496C12=164C13=115 |
|
Limite elástico aparente |
MPa 275 (40.000 libras por polegada quadrada) |
|
Relação de Poisson |
0,25 |
Verificação de aceitação
1. O produto é frágil. Nós embalamo-lo adequadamente e etiquetamo-lo frágil. Nós entregamos através das empresas expressas domésticas e internacionais excelentes para assegurar a qualidade do transporte.
2. Após ter recebido os bens, segure por favor com cuidado e para verificar se a caixa exterior esteja nas boas condições. Abra com cuidado a caixa exterior e verifique se as caixas de embalagem sejam em alinhamento. Tome uma imagem antes que você os remova.
3. Abra por favor o pacote do vácuo em um quarto desinfetado quando os produtos devem ser aplicada.
4. Se os produtos são encontrados danificados durante o correio, tome por favor uma imagem ou grave um vídeo imediatamente. Não tome os produtos danificados fora da caixa de empacotamento! Contacte-nos imediatamente e nós resolveremos o problema bem.
