Material: Bolacha de quartzo fundido Tipo: JGS1, JGS2, JGS3, C7980, SK1300
Diâmetro: 76.2mm, 100mm, 150mm, 200mm Espessura: 0.25mm, 0.35mm, 0.5mm
Transmissão: Espectro infravermelho e ultravioleta Densidade: 2,203 g/cm3
Revestimento de superfície: Lado dobro polonês Aplicação: Semicondutor, MEMS
Destacar:

Wafer de quartzo fundido semicondutor

,

Wafer de quartzo fundido JGS2

,

Wafer de sílica fundida de 0

Descrição de produto

Semicondutores usam quartzo fundido JGS2 com excelentes propriedades ópticas e térmicas





O quartzo fundido JGS2 é um tipo de vidro de quartzo sintético de alta pureza que oferece excelentes propriedades ópticas e térmicas.É amplamente utilizado em várias aplicações, incluindo óptica, lasers, semicondutores e instrumentos científicos.



Características deQuartzo fundidoJGS2

  • Alta pureza: JGS2 é feito de quartzo sintético de alta pureza, garantindo excelente transmissão óptica e impurezas mínimas.
  • Transparência: Exibe transparência excepcional na faixa ultravioleta (UV) a infravermelha (IR), tornando-o adequado para uma ampla gama de aplicações ópticas.
  • Resistência química: JGS2 é altamente resistente à maioria dos ácidos, álcalis e solventes orgânicos, permitindo-lhe resistir a ambientes químicos agressivos.
  • Estabilidade térmica: Possui baixo coeficiente de dilatação térmica, proporcionando excelente estabilidade térmica e resistência ao choque térmico.
  • Qualidade da superfície: JGS2 pode ser polido para obter superfícies de alta qualidade com defeitos mínimos e excelente desempenho óptico.

Aqui está uma tabela do Excel que descreve as especificações do quartzo fundido JGS2:

Parâmetro Descrição
Material Quartzo fundido JGS2
Composição SiO<sub>2</sub> (Dióxido de Silício)
Transmissão Excelente transparência na faixa ultravioleta (UV) a infravermelha (IR)
Índice de refração 1,4585 (a 587,6 nm)
Densidade 2,203 g/cm<sup>3</sup>
Coeficiente de Expansão Térmica 5,5 x 10<sup>-7</sup> K<sup>-1</sup>
Faixa de temperatura operacional Até 1.200°C
Resistência química Resistente à maioria dos ácidos, álcalis e solventes orgânicos
Acabamento de superfície Polido simples ou dupla face
Qualidade da superfície Normalmente especificado de acordo com os padrões da indústria (por exemplo, MIL-O-13830)
tolerância dimensional Customizável de acordo com os requisitos do cliente
Tamanhos de wafer Disponível em vários diâmetros: 2", 3", 4", 6", 8" e maiores
Espessura da bolacha Normalmente varia de alguns milímetros a vários milímetros
Formulários Óptica, lasers, semicondutores, instrumentos científicos, etc.

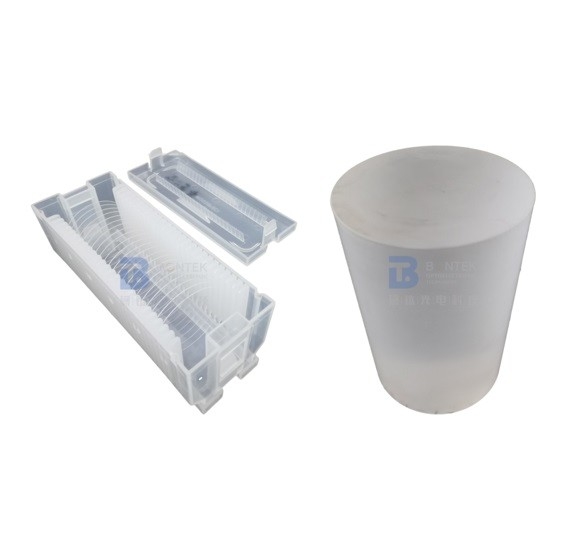

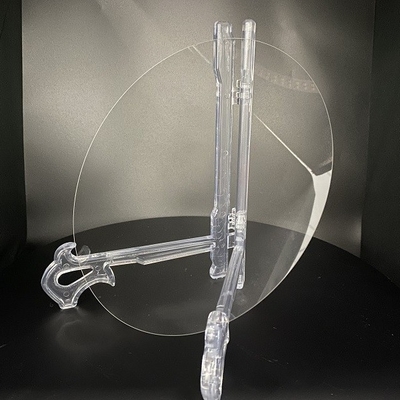

Wafer de quartzo fundido JGS2 semicondutor com excelentes propriedades ópticas e térmicas 0Wafer de quartzo fundido JGS2 semicondutor com excelentes propriedades ópticas e térmicas 1Wafer de quartzo fundido JGS2 semicondutor com excelentes propriedades ópticas e térmicas 2





Especificações de fabricação de quartzo fundido

Parâmetro

JGS1

JGS2

JGS3

Tamanho máximo

<Φ200mm

<Φ300mm

<Φ200mm

Faixa de transmissão (taxa de transmissão média)

0,17~2,10um (Tavg>90%)

0,26~2,10um (Tavg>85%)

0,185~3,50um (Tavg>85%)

OH- Conteúdo

1200 ppm

150 ppm

5 ppm

Fluorescência

(ex 254nm)

Virtualmente grátis

vb forte

VB Forte

Conteúdo de Impureza

5 ppm

20-40 ppm

40-50 ppm

Constante de Birrefringência

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Método de fusão

CVD sintético

Fusão de oxi-hidrogênio

Derretimento elétrico

Formulários

Substrato de laser: Janela, lente, prisma, espelho...

Semicondutor e janela de alta temperatura

IV e UV
substrato





Wafer de quartzo fundido JGS2 semicondutor com excelentes propriedades ópticas e térmicas 3



Wafer de quartzo fundido JGS2 semicondutor com excelentes propriedades ópticas e térmicas 4
