Substratos de vidro HPFS de alta pureza Fd Silica 2 a 12 polegadas com plano primário
Detalhes do produto:
| Place of Origin: | China |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Model Number: | Glass substrates |
Condições de Pagamento e Envio:
| Minimum Order Quantity: | 5 pcs |
|---|---|

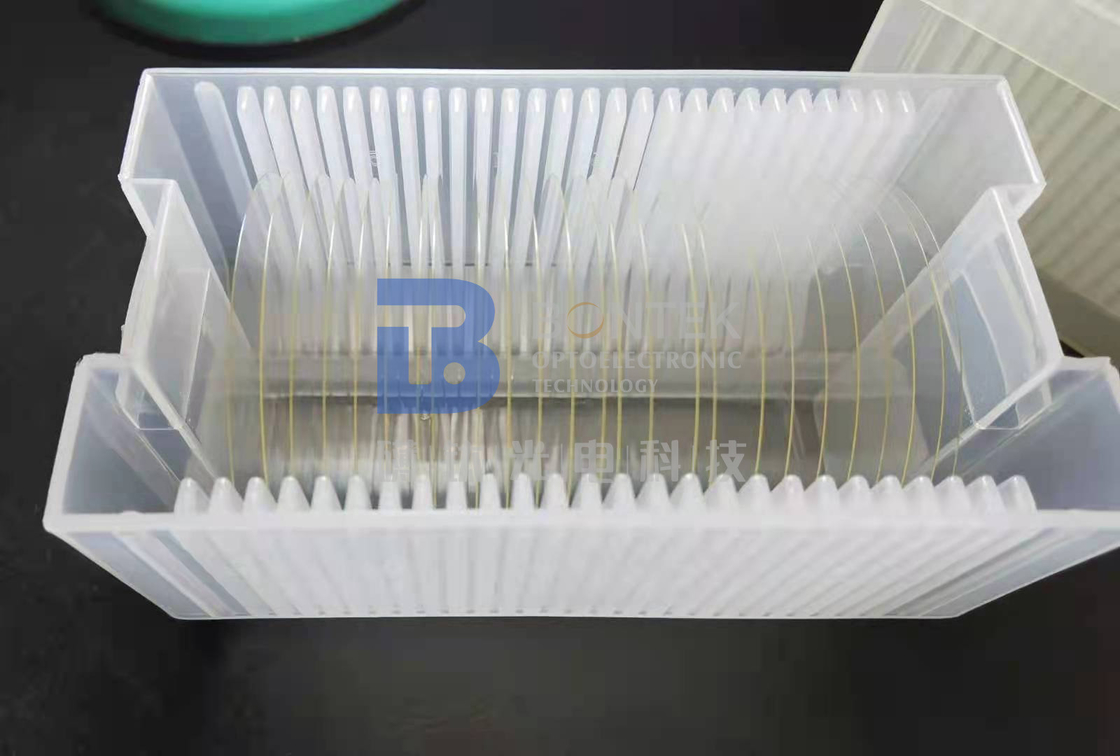

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Informação detalhada |
|||
| Modelo Corning: | C7980, C7979, Águia XG, Gorila | Marca: | Corning, Schott, OHARA, FLH, China Glass |
|---|---|---|---|
| Densidade: | 2.20 g/cm3 | urdidura: | < 35um |
| Teor de OH: | < 5 ppm, < 10 ppm, < 100 ppm | Espessura: | 0.1-10mm |
| curva: | <30um> | Diâmetro: | 2-12 polegada |
| Destacar: | Wafer de sílica fundida de alta pureza,HPFS Substratos de vidro Wafers de quartzo fundido,Orifícios de quartzo fundido com plano primário |
||
Descrição de produto
Descrição do produto:
A Wafer de Sílica Fundida é um tipo de placa de silicato de cálcio, também conhecida como Wafer de Vidro.É altamente polido com um excelente paralelismo de 3 Sec e perpendicularidade de 5 SecPossui excelentes propriedades ópticas com uma gama de transmissão de 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, O Wafer de Silício Fundido é ideal para várias aplicações, tais como sistemas ópticos,Sistemas de digitalização a laserA sua elevada precisão e precisão tornam-na adequada para as aplicações mais desafiadoras que exigem extrema precisão e estabilidade.
Características:
- Nome do produto: Wafer de sílica fundida
- Faixa de transmissão: 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, 0,0185 ~ 3,5 um
- Limite de danos: > 10 J/cm2
- Flat primário: 16 ± 2 mm, 22 ± 2 mm, 32 ± 2 mm, 47,5 ± 2 mm, 57,5 ± 2 mm, Notch
- Contido de OH: < 5 ppm, < 10 ppm, < 100 ppm
- Bivel: 0,25 mm x 45°
- Materiais de laboratório de quartzo fundido
- Wafer de vidro
- Orifícios de quartzo
Parâmetros técnicos:
| Propriedades | Especificações |
|---|---|
| Wafer de sílica fundida | Placas de silicato de cálcio, placas de silicato de cálcio |
| Flat primário | 16 ± 2 mm, 22 ± 2 mm, 32 ± 2 mm, 47,5 ± 2 mm, 57,5 ± 2 mm, entalhe |
| Marca | Corning, Schott, OHARA, FLH, China Glass |
| Relatório de inspecção | Por pedido |
| Warp. | < 35um |
| Arco-íris | < 30um |
| Limite de prejuízo | > 10 J/cm2 |
| Teor de OH | < 5 ppm, < 10 ppm, < 100 ppm |
| Perpendicularidade | 5 Sec. de Arco |
| Modelo Schott | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Diâmetro | 2-12 polegadas |
Aplicações:
A Wafer de Silício Fundido da BonTek, também conhecida como Wafer de Vidro de Silício de Alumínio, é amplamente usada em muitas indústrias.Embalagem e prazo de entrega dependem das necessidades do clienteA BonTek pode fornecer até 100000 peças por mês com base nas solicitações do cliente.Tem uma excelente qualidade de superfície de 20-10A gama de transmissão é de 0,17um a 2,1um, 0,26um a 2,1um e de 0,0185um a 3,5um.
Personalização:
A BonTek é a sua fonte de confiança para a Wafer de Sílica Fundida.9001Com uma quantidade mínima de encomenda de 5 peças, estes wafers estão disponíveis em uma variedade de tamanhos que variam de 2 a 12 polegadas de diâmetro, e vêm em uma variedade de opções de embalagem, incluindo cassete e frasco.As nossas Wafers de Sílica Fundida têm uma rugosidade de superfície de Ra<1.0nm e pode ser usado para uma variedade de aplicações, como semicondutores, MEMS e médicos.Nosso material de laboratório de quartzo fundido é garantido para atender aos seus padrões de qualidade e oferece uma solução confiável e econômicaPodemos entregar o seu pedido dentro de 2 semanas após o pagamento e ter uma capacidade de produção mensal de 100000.Contacte-nos hoje para saber mais sobre a nossa Wafer de Sílica Fundida.
| Materiais | Sílica fundida por UV, quartzo fundido (JGS1, JGS2, JGS3) | ||||||
| Especificações | unidade | 3 ¢ | 4 ¢ | 5" | 6" | 8" | 12" |
| Diâmetro (ou quadrado) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol (±) | mm | < 0,1 a 0,25 mm | |||||
| Espessura mais fina | mm | > 010 | > 010 | > 030 | > 030 | > 030 | > 050 |
| Flat primário | mm | 22 | 32.5 | 42.5 | 57.5/marca | embocadura | embocadura |
| LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Incline-se. | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warp. | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((< 0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Transmissão | Opção UV, Óptica, IR ou Personalizada | ||||||
| Arredondamento da borda | mm | Conforme com a norma SEMI M1.2/referência à IEC62276 | |||||
| Tipo de superfície | Polido de lado único/polido de lado duplo | ||||||
| Lado polido Ra | nm | < 1,0 nm ou específico conforme solicitado | |||||
| Critérios do lado de trás | μm | Geral é 0,2-0,5μm ou conforme personalizado | |||||
| Aparência | Contaminação | Nenhum | |||||
| Partículas > 0,3 μm | <= 30 | ||||||
| Marcas de serra, estrias | Nenhum | ||||||
| Escarrapar | Nenhum | ||||||
| Fissuras, marcas de serra, manchas | Nenhum | ||||||
Apoio e Serviços:
Fornecemos suporte técnico e serviço aos nossos clientes para Wafer de Silício Fundido.Também podemos fornecer soluções personalizadas para atender às suas necessidades específicas.
Fornecemos suporte técnico e serviço aprofundado para Wafer de Silício Fundido. Nossos engenheiros podem responder suas perguntas sobre as especificações do produto, recursos e aplicações.Também estão disponíveis para prestar consultoria sobre a instalação e manutenção do produtoPodemos fornecer soluções personalizadas para atender às suas necessidades.
Nossa equipe técnica está disponível para ajudá-lo com quaisquer perguntas ou problemas que você possa ter.Se precisar de assistência adicionalPodemos organizar uma visita no local.
Oferecemos uma ampla gama de serviços técnicos, incluindo testes e análises de produtos, otimização de processos e análise de falhas.Os nossos engenheiros têm conhecimentos e experiência nas últimas tecnologias e podem oferecer soluções e conselhos para ajudá-lo a obter os melhores resultados.
Estamos empenhados em fornecer-lhe suporte técnico e serviço de qualidade para Wafer de Silício Fundido.Nossa experiente equipe de engenheiros está disponível para ajudá-lo com quaisquer perguntas ou problemas que você possa terEsforçamo-nos para lhe fornecer o melhor serviço possível.
