Diâmetro 2-12 polegadas Wafer de sílica com TTV 5um Substratos de vidro
Detalhes do produto:
| Place of Origin: | China |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Model Number: | Glass substrates |
Condições de Pagamento e Envio:
| Minimum Order Quantity: | 5 pcs |
|---|---|

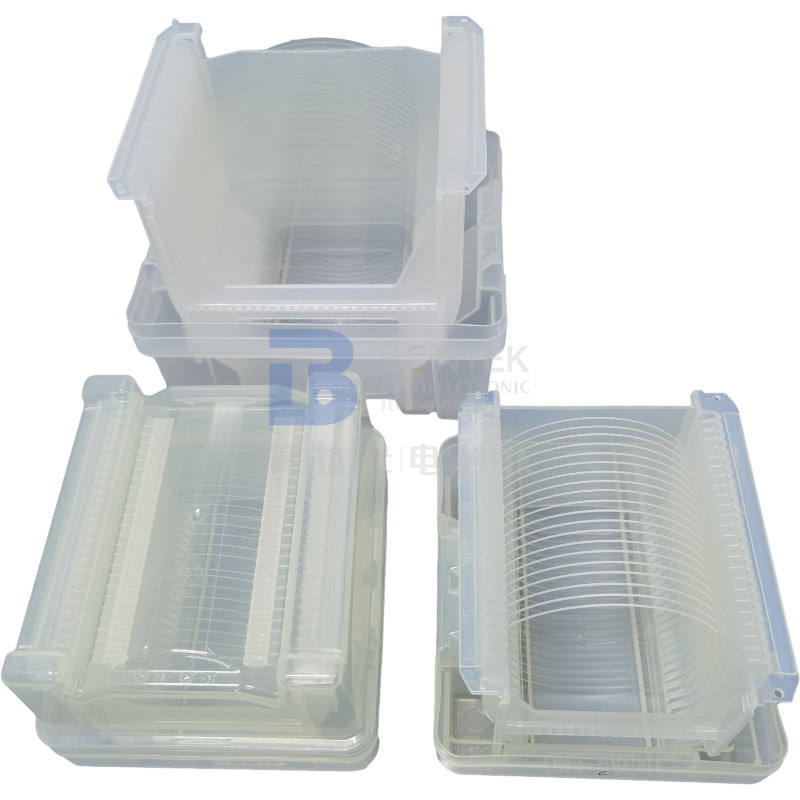

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Informação detalhada |
|||
| Ponto inicial de dano: | >10J/cm2 | Reflexão: | <0,25% |
|---|---|---|---|
| Paralelismo: | 3 Sec. de Arco | curva: | <30um> |
| transmissão: | IR, visível, DUV | Relatório de inspeção: | Pelo pedido |
| Modelo FLH: | JGS1, JGS2, JGS3, F-HUV | Materiais: | Vidro de sílica fundido |
| Destacar: | Wafer de silício de 12 polegadas,Orifícios de quartzo fundido com TTV,Substrato de vidro 5um Wafer de sílica |
||
Descrição de produto
Descrição do produto:
A Wafer de Silício Fundido é uma wafer monocristalina de grau óptico feita de material de quartzo, também conhecido como quartzo fundido ou sílica fundida.como a gama de transmissão a partir de 0.17 a 2.1um, 0.26 a 2.1um e 0.0185 a 3.5um, deformação inferior a 35um, modelos FLH como JGS1, JGS2, JGS3 e F-HUV, segundo plano por solicitação e rugosidade da superfície Ra inferior a 1.0nm.Em comparação com outros materiais, tais como placas de silicato de cálcio e vidro de borosilicato, tem maior transmissão óptica, menor coeficiente de expansão térmica e melhor homogeneidade.janelas, e prismas.
Características:
- Nome do produto: Wafer de sílica fundida
- Transmissão: IR, Visível, DUV
- Impuridades metálicas: < 0,2 ppm
- BOW: < 30um
- TTV: <2um, <5um
- Material: vidro de sílica fundido
- Wafer de vidro
- Materiais de laboratório de quartzo fundido
- Vidro de silicato de alumínio
- Vidros ópticos
Parâmetros técnicos:
| Materiais | Sílica fundida por UV, quartzo fundido (JGS1, JGS2, JGS3) | ||||||
| Especificações | unidade | 3 ¢ | 4 ¢ | 5" | 6" | 8" | 12" |
| Diâmetro (ou quadrado) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol (±) | mm | < 0,1 a 0,25 mm | |||||
| Espessura mais fina | mm | > 010 | > 010 | > 030 | > 030 | > 030 | > 050 |
| Flat primário | mm | 22 | 32.5 | 42.5 | 57.5/marca | embocadura | embocadura |
| LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Incline-se. | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warp. | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((< 0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Transmissão | Opção UV, Óptica, IR ou Personalizada | ||||||
| Arredondamento da borda | mm | Conforme com a norma SEMI M1.2/referência à IEC62276 | |||||
| Tipo de superfície | Polido de lado único/polido de lado duplo | ||||||
| Lado polido Ra | nm | < 1,0 nm ou específico conforme solicitado | |||||
| Critérios do lado de trás | μm | Geral é 0,2-0,5μm ou conforme personalizado | |||||
| Aparência | Contaminação | Nenhum | |||||
| Partículas > 0,3 μm | <= 30 | ||||||
| Marcas de serra, estrias | Nenhum | ||||||
| Escarrapar | Nenhum | ||||||
| Fissuras, marcas de serra, manchas | Nenhum | ||||||
| Parâmetros | Especificações |
|---|---|
| Paralelo | 3 Sec. de Arco |
| Warp. | < 35um |
| Transmissão | IR, visível, DUV |
| Densidade | 2.20 g/cm3 |
| Certificado | ISO9001, RoHS |
| Teor de OH | < 5 ppm, < 10 ppm, < 100 ppm |
| Limite de prejuízo | > 10 J/cm2 |
| Modelo FLH | JGS1, JGS2, JGS3, F-HUV |
| Espessura | 0.1-10 mm |
| Qualidade da superfície | 20 a 10 |
| Materiais de laboratório de quartzo fundido | Silício fundido de alta pureza |
| Vidro de silicato de alumínio | - Sim, sim. |
Aplicações:
Os wafers de sílica fundida de alta pureza da BonTek são um tipo de substrato de vidro feito de material de placa de silicato de cálcio com um nível extremamente baixo de impurezas metálicas inferior a 0,2 ppm.Estas placas têm um índice de refração de 1.46, 1.472, 1.50, 1.51São fabricados de acordo com as normas ISO:9001 e com bisel com ângulo de 0,25 mm x 45°.Disponível em uma variedade de diâmetros que variam de 2 a 12 polegadas, os wafers de sílica fundida da BonTek são adequados para uma ampla gama de aplicações e oferecem uma durabilidade e um desempenho excepcionais.Estes wafers podem ser embalados numa cassete ou num frasco e são fornecidos em quantidades de até 100000 por mês.O vidro de silicato de alumínio utilizado na fabricação destas placas garante uma resistência superior e resistência ao calor, tornando-as a escolha perfeita para qualquer aplicação que exija um desempenho superior.
Personalização:
Wafer de sílica fundida
- Marca: BonTek
- Número do modelo: Substrato de vidro
- Local de origem: China
- Certificação: ISO:9001
- Quantidade mínima de encomenda: 5 peças
- Detalhes da embalagem: Caixa, frasco
- Prazo de entrega: 2 semanas
- Termos de pagamento: TT/antecipado
- Capacidade de abastecimento: 100000/mês
- Diâmetro: 2-12 polegadas
- Índice de refração: 1.46, 1.472, 1.50, 1.51, 1.523
- Distância de transmissão: 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, .0185~3.5um
- Warp: <35um
- Modelo FLH: JGS1, JGS2, JGS3, F-HUV
- Palavras chave:Placas de silicato de cálcio, vidro de silicato de alumina, placas de silicato de cálcio, material isolante de alta temperatura
Apoio e Serviços:
Apoio técnico e serviço de wafer de sílica fundida
Fornecemos suporte técnico e serviço para Wafer de Sílica Fundida.
- Reparação e manutenção de produtos de wafer de sílica fundida
- Consultoria e solução de problemas de Wafer de Sílica Fundida
- Instalação e configuração de wafer de sílica fundida
- Ensaios e avaliação de wafer de sílica fundida
- Atualizações de software para wafer de sílica fundida
- Treinamento e apoio à Wafer de Sílica Fundida
Se tiver alguma dúvida ou precisar de apoio para a sua Wafer de Silício Fundido, por favor contacte-nos para mais informações.
