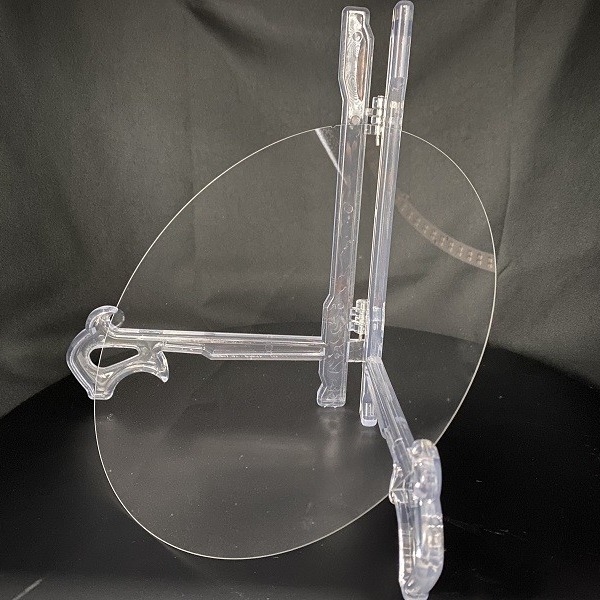

Substrato de vidro de sílica fundido de 16 ± 2 mm, Wafer com relatório de inspecção 5 arc sec
Detalhes do produto:
| Place of Origin: | China |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Model Number: | Glass substrates |
Condições de Pagamento e Envio:
| Minimum Order Quantity: | 5 pcs |
|---|---|

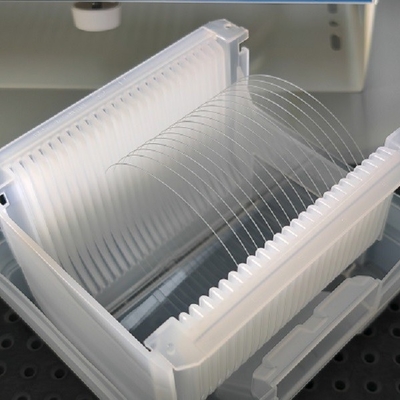

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Informação detalhada |
|||
| Ponto inicial de dano: | >10J/cm2 | Materiais: | Vidro de sílica fundido |
|---|---|---|---|
| urdidura: | < 35um | Perpendicularity: | 5 Sec. de Arco |
| Relatório de inspeção: | Pelo pedido | Índice de refração: | 1.46, 1.472, 1.50, 1.51, 1.523 |
| Impuridades metálicas: | < 0,2 ppm | Chanfro: | 0,25 mm x 45° |
| Destacar: | Wafer de vidro de sílica fundida,Wafer de sílica fundida com relatório de inspecção,5 Wafers de quartzo fundido Arc Sec |
||
Descrição de produto
Descrição do produto:
A Wafer de Sílica Fundida é feita de vidro de silicato de alumina e vidro de borosilicato.É um material ideal para muitas aplicações devido às suas excelentes propriedades ópticas e baixo coeficiente de expansão térmicaA Wafer de Silício Fundido está disponível em diferentes tamanhos, incluindo componentes ópticos, wafers semicondutores e componentes microeletrônicos.de diâmetro compreendido entre 2 e 12 polegadasTem um convexo de 0,25 mm X 45 ° e tem uma deformação de menos de 35 um. Tem um TTV baixo de menos de 2 um e menos de 5 um. Além disso, pode ser revestido com AR, HR e V-Coat para vários fins.
Características:
- Nome do produto: Wafer de sílica fundida
- Revestimento: AR, HR, V-Coat
- Distância de transmissão: 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, .0185~3.5um
- Marca: Corning, Schott, OHARA, FLH, China Glass
- Refletividade: < 0,25%
- Perpendicularidade: 5 sec. de arco
- Material: Vidro borosilicato
- Substrato: Placas de silicato de cálcio
- Aplicação: Wafer de Silício IC
Parâmetros técnicos:
| Materiais | Sílica fundida por UV, quartzo fundido (JGS1, JGS2, JGS3) | ||||||
| Especificações | unidade | 3 ¢ | 4 ¢ | 5" | 6" | 8" | 12" |
| Diâmetro (ou quadrado) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol (±) | mm | < 0,1 a 0,25 mm | |||||
| Espessura mais fina | mm | > 010 | > 010 | > 030 | > 030 | > 030 | > 050 |
| Flat primário | mm | 22 | 32.5 | 42.5 | 57.5/marca | embocadura | embocadura |
| LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Incline-se. | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warp. | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((< 0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Transmissão | Opção UV, Óptica, IR ou Personalizada | ||||||
| Arredondamento da borda | mm | Conforme com a norma SEMI M1.2/referência à IEC62276 | |||||
| Tipo de superfície | Polido de lado único/polido de lado duplo | ||||||
| Lado polido Ra | nm | < 1,0 nm ou específico conforme solicitado | |||||
| Critérios do lado de trás | μm | Geral é 0,2-0,5μm ou conforme personalizado | |||||
| Aparência | Contaminação | Nenhum | |||||
| Partículas > 0,3 μm | <= 30 | ||||||
| Marcas de serra, estrias | Nenhum | ||||||
| Escarrapar | Nenhum | ||||||
| Fissuras, marcas de serra, manchas | Nenhum | ||||||
| Atributos | Valores |
|---|---|
| Materiais | Wafer de sílica fundida, Wafer de sílica fundida de alta pureza |
| Índice de refração | 1.46, 1.472, 1.50, 1.51, 1.523 |
| Revestimento | AR, HR, V-Coat |
| Paralelo | 3 Sec. de Arco |
| Qualidade da superfície | 20 a 10 |
| Segundo piso | Por pedido |
| Aplicação | Semicondutores, MEMS, Médicos |
| Transmissão | IR, visível, DUV |
| Modelo Schott | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Impuridades metálicas | < 0,2 ppm |
| Arco-íris | < 30um |
Aplicações:
Os substratos de vidro da BonTek são feitos de placa de silicato de cálcio, vidro de borosilicato e vidro de silicato de alumínio e são certificados pela ISO:9001. Cada wafer é embalado em uma cassete ou frasco e pode ser entregue dentro de 2 semanas após o pagamento ser feito através de TT / adiantado..25mm X 45° com uma densidade de 2,20g/cm3. Ele também tem um revestimento de AR, HR ou V-Coat e é certificado com ISO9001 e RoHS. O limiar de danos para a Wafer de Silício Fundido da BonTek é superior a 10J/cm2.A quantidade mínima de encomenda é de 5 peças.
Personalização:
BonTek é um fornecedor líder de Wafer de Sílica Fundida. Nós fornecemos serviço personalizado com base nas necessidades de nossos clientes. Nossa Wafer de Sílica Fundida pode ser usada para várias aplicações, como dispositivo optoeletrônico,Diodo emissor de luz, diodo laser, etc.
Características do produto:
- Marca: BonTek
- Número do modelo: Substrato de vidro
- Local de origem: China
- Certificação: ISO:9001
- Quantidade mínima de encomenda: 5 peças
- Detalhes da embalagem: Caixa, frasco
- Prazo de entrega: 2 semanas
- Termos de pagamento: TT/antecipado
- Capacidade de abastecimento: 100000/mês
- Revestimento: AR, HR, V-Coat
- Índice de refração: 1.46, 1.472, 1.50, 1.51, 1.523
- Marca: Corning, Schott, OHARA, FLH, China Glass
- Contido de OH: < 5 ppm, < 10 ppm, < 100 ppm
- Warp: <35um
- Material: Sílica fundida de alta pureza, vidro de silicato de alumínio
A nossa Wafer de Silício Fundido é de alta qualidade, com baixo teor de OH, alto índice de refração e baixa deformação.
Se tiver alguma dúvida sobre o nosso serviço personalizado de Wafer de Sílica Fundida, não hesite em entrar em contato conosco.
Apoio e Serviços:
O suporte técnico e o serviço de Wafer de Sílica Fundida estão disponíveis para clientes que precisam de ajuda com seu produto.A nossa equipa técnica experiente está disponível para responder a quaisquer perguntas ou preocupações que os clientes possam terFornecemos suporte técnico para todos os nossos produtos, incluindo Fused Silica Wafer. Fornecemos assistência abrangente de solução de problemas e ajudaremos a encontrar soluções para qualquer problema técnico.
Também fornecemos serviços de manutenção e reparo de produtos. Nossa equipe de técnicos altamente treinados pode diagnosticar e reparar qualquer produto de Wafer de Sílica Fundida de forma rápida e eficiente.Temos as mais recentes ferramentas de diagnóstico e podemos fornecer tempos rápidos para todos os reparos.
Para os clientes que precisam de assistência na utilização de produtos de Wafer de Sílica Fundida, oferecemos serviços de formação abrangentes.Os nossos formadores experientes podem fornecer treinamento tanto no local como à distância para garantir que os clientes entendam como usar o seu produto corretamenteOferecemos também documentos de apoio ao produto para ajudar os clientes com o seu produto.
