F-HUV Quartz borosilicato Wafer de vidro 10 mm para MEMS e semicondutores
Detalhes do produto:
| Place of Origin: | China |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Model Number: | Glass substrates |
Condições de Pagamento e Envio:
| Minimum Order Quantity: | 5 pcs |
|---|---|

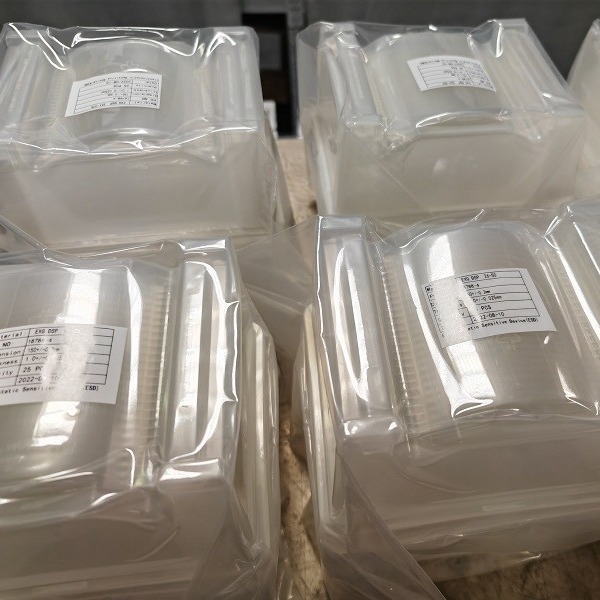

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Informação detalhada |
|||
| Espessura: | 0.1-10mm | Marca: | Corning, Schott, OHARA, FLH, China Glass |
|---|---|---|---|
| Plano preliminar: | 16 ± 2 mm, 22 ± 2 mm, 32 ± 2 mm, 47,5 ± 2 mm, 57,5 ± 2 mm, entalhe | Modelo OHARA: | SK1300, SK1310 |
| COC: | Pelo pedido | Densidade: | 2.20 g/cm3 |
| Relatório de inspeção: | Pelo pedido | Modelo Corning: | C7980, C7979, Águia XG, Gorila |
| Destacar: | F-HUV Quartz borosilicato Wafer de vidro,Wafer de vidro de borosilicato para MEMS,Wafer de sílica fundida 10 mm |
||
Descrição de produto
Descrição do produto:
O Wafer de Silício Fundido é um tipo de Wafer de Silício IC, também conhecido como Vidro de Silicato de Alumínio.Wafer de sílica fundida tem um coeficiente de expansão térmica muito baixoÉ amplamente utilizado nas indústrias de semicondutores e optoeletrônicos.
O Wafer de Sílica Fundida está disponível em marcas conhecidas como Corning, Schott, OHARA e FLH. A deformação da wafer é inferior a 35um e o teor de OH é inferior a 5ppm, 10ppm ou 100ppm.A espessura da bolacha varia de 0.1 a 10 mm, e a rugosidade da superfície é inferior a 1,0 nm.
A Wafer de Silício fundido também possui grande estabilidade química e mecânica, bem como alta condutividade térmica.com um comprimento de 10 mm ou mais, mas não superior a 50 mm, lentes e microscópios.
Características:
- Nome do produto: Wafer de sílica fundida
- Material: Vidro de silicato de alumínio, silicio fundido de alta pureza, vidro de silicato de alumínio
- Revestimento: Revestimento AR, Revestimento HR, Revestimento em V
- Bivel: 0,25 mm x 45°
- Diâmetro: 2-12 polegadas
- Certificado: ISO9001, RoHS
- Marca: Corning, Schott, OHARA, FLH, China Glass
Parâmetros técnicos:
| Materiais | Sílica fundida por UV, quartzo fundido (JGS1, JGS2, JGS3) | ||||||
| Especificações | unidade | 3 ¢ | 4 ¢ | 5" | 6" | 8" | 12" |
| Diâmetro (ou quadrado) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol (±) | mm | < 0,1 a 0,25 mm | |||||
| Espessura mais fina | mm | > 010 | > 010 | > 030 | > 030 | > 030 | > 050 |
| Flat primário | mm | 22 | 32.5 | 42.5 | 57.5/marca | embocadura | embocadura |
| LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Incline-se. | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warp. | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((< 0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Transmissão | Opção UV, Óptica, IR ou Personalizada | ||||||
| Arredondamento da borda | mm | Conforme com a norma SEMI M1.2/referência à IEC62276 | |||||
| Tipo de superfície | Polido de lado único/polido de lado duplo | ||||||
| Lado polido Ra | nm | < 1,0 nm ou específico conforme solicitado | |||||
| Critérios do lado de trás | μm | Geral é 0,2-0,5μm ou conforme personalizado | |||||
| Aparência | Contaminação | Nenhum | |||||
| Partículas > 0,3 μm | <= 30 | ||||||
| Marcas de serra, estrias | Nenhum | ||||||
| Escarrapar | Nenhum | ||||||
| Fissuras, marcas de serra, manchas | Nenhum | ||||||
| Parâmetro | Valor |
|---|---|
| Materiais | Vidro de sílica fundido |
| Arco-íris | < 30um |
| Transmissão | IR, visível, DUV |
| Faixa de transmissão | 0.17~2.1um, 0.26~2.1um, .0185~3.5um |
| Impuridades metálicas | < 0,2 ppm |
| Revestimento | AR, HR, V-Coat |
| TTV | < 2um, < 5um |
| Diâmetro | 2-12 polegadas |
| Aplicação | Semicondutores, MEMS, Médicos |
| Certificado | ISO9001, RoHS |
Aplicações:
Os Wafers de Silício Fundido BonTek são fabricados a partir de vidro de silicato de alumina de alta pureza, e vêm com uma certificação ISO:9001.e GorilaOferecendo um excelente paralelismo de 3 arc sec, a faixa de transmissão destas placas é de 0,17 ~ 2,1 um, 0,26 ~ 2,1 um e 0,185 ~ 3,5 um. A quantidade mínima de encomenda para estas placas é de 5 peças,e estão disponíveis em embalagens de cassete e frasco. A BonTek também oferece uma gama de revestimentos, incluindo AR, HR e V Coat. Com um tempo de entrega rápido de 2 semanas e uma capacidade de fornecimento de 100000 / mês,Os Wafers de Silício Fundido BonTek são uma escolha ideal para os clientes que procuramA variação de espessura total (TTV) dessas placas é < 2um, < 5um, tornando-as perfeitas para uso em uma variedade de aplicações.Para os clientes que procuram um serviço de confiançaO BonTek é a escolha perfeita.
Personalização:
A BonTek fornece uma ampla gama de serviços personalizados para Fused Silica Wafer, incluindo IC Silicon Wafer, Aluminum Silicate Glass e Fused Silica Wafer.
Detalhes do produto:
- Marca: BonTek
- Número do modelo: Substrato de vidro
- Local de origem: China
- Certificação: ISO:9001
- Quantidade mínima de encomenda: 5 peças
- Detalhes da embalagem: Caixa, frasco
- Prazo de entrega: 2 semanas
- Termos de pagamento: TT/antecipado
- Capacidade de abastecimento: 100000/mês
- Relatório de inspecção: por pedido
- Modelo Schott: Borofloat 33, B270, D263, Zerodur, MEMpax, BK7
- Distância de transmissão: 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, .0185~3.5um
- Roughness da superfície: Ra<1.0nm
- Contido de OH: < 5 ppm, < 10 ppm, < 100 ppm
Apoio e Serviços:
Fornecemos suporte técnico e serviços para a nossa Wafer de Sílica Fundida, incluindo:
- Assessoria técnica pré-venda
- Consultoria de produtos na área das vendas
- Apoio técnico pós-venda
- Manutenção do produto
- Manual de utilização e documentação
A nossa equipa técnica está disponível 24 horas por dia, 7 dias por semana para prestar assistência e aconselhamento aos clientes.e pode fornecer serviços de formação e atualização, se necessário.
