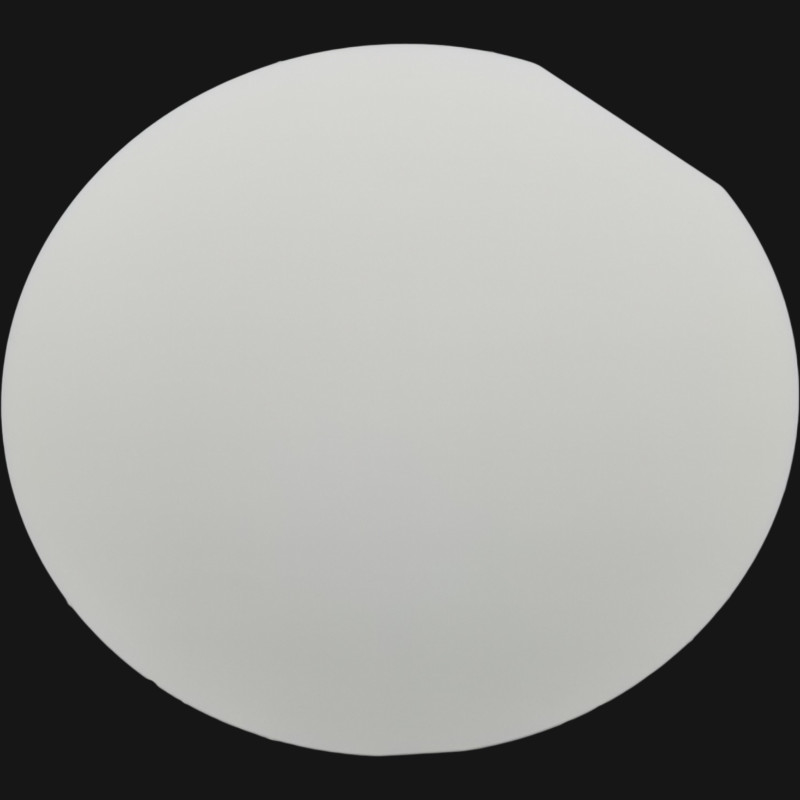

3.5um Fd Wafer de Sílica com Corning 7980 FHUV OHARA1300 Schott BF33 Zerodur
Detalhes do produto:
| Place of Origin: | China |
| Marca: | BonTek |
| Certificação: | ISO:9001 |
| Model Number: | Glass substrates |
Condições de Pagamento e Envio:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Informação detalhada |
|||
| TTV: | < 2um, < 5um | Chanfro: | 0,25 mm x 45° |
|---|---|---|---|
| Perpendicularity: | 5 Sec. de Arco | Qualidade de superfície: | 20-10 |
| Escala de transmissão: | 0.17~2.1um, 0.26~2.1um, .0185~3.5um | Modelo Schott: | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Teor de OH: | < 5 ppm, < 10 ppm, < 100 ppm | COC: | Pelo pedido |
| Destacar: | 3.5 um Wafer de Silício Fundido,Wafers de quartzo fundido com Corning,Wafer de sílica fundida de 5 arc sec |
||
Descrição de produto
Descrição do produto:
A Wafer de Silício Fundido é um produto de Wafer de Silício IC de alto desempenho e custo-benefício que é amplamente utilizado nas indústrias de semicondutores, MEMS e medicina.e é um material de ponta para a produção de produtos e componentes eletrónicosAs suas propriedades únicas tornam-no ideal para muitas aplicações, incluindo elementos ópticos, lentes ópticas e outros componentes ópticos.A superfície da Wafer de Sílica Fundida é extremamente lisa e é altamente resistente ao desgasteTem excelentes propriedades de transmissão óptica e uma elevada reflectância inferior a 0,25%. Além disso, também possui excelente resistência ao choque térmico e excelente condutividade térmica.A Wafer de Silício Fundido tem uma qualidade de superfície de 20-10É certificado pela ISO9001 e RoHS. Também é adequado para uma ampla gama de aplicações, como placa de silicato de cálcio, laboratório de quartzo fundido e outros componentes usados em dispositivos eletrônicos.
A Wafer de Sílica Fundida está disponível em diferentes revestimentos, incluindo AR, HR e V-Coat, dando-lhe uma ampla gama de aplicações.tornando-o uma escolha ideal para uma variedade de aplicaçõesTem um alto nível de durabilidade e baixos requisitos de manutenção, tornando-se uma escolha econômica para aplicações de semicondutores, MEMS e indústria médica.A Wafer de Sílica Fundida também fornece excelente estabilidade térmica, tornando-o adequado para utilização a longo prazo em diversos ambientes.
| Materiais | Sílica fundida por UV, quartzo fundido (JGS1, JGS2, JGS3) | ||||||
| Especificações | unidade | 3 ¢ | 4 ¢ | 5" | 6" | 8" | 12" |
| Diâmetro (ou quadrado) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol (±) | mm | < 0,1 a 0,25 mm | |||||
| Espessura mais fina | mm | > 010 | > 010 | > 030 | > 030 | > 030 | > 050 |
| Flat primário | mm | 22 | 32.5 | 42.5 | 57.5/marca | embocadura | embocadura |
| LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Incline-se. | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warp. | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((< 0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Transmissão | Opção UV, Óptica, IR ou Personalizada | ||||||
| Arredondamento da borda | mm | Conforme com a norma SEMI M1.2/referência à IEC62276 | |||||
| Tipo de superfície | Polido de lado único/polido de lado duplo | ||||||
| Lado polido Ra | nm | < 1,0 nm ou específico conforme solicitado | |||||
| Critérios do lado de trás | μm | Geral é 0,2-0,5μm ou conforme personalizado | |||||
| Aparência | Contaminação | Nenhum | |||||
| Partículas > 0,3 μm | <= 30 | ||||||
| Marcas de serra, estrias | Nenhum | ||||||
| Escarrapar | Nenhum | ||||||
| Fissuras, marcas de serra, manchas | Nenhum | ||||||
Características:
- Nome do produto: Wafer de sílica fundida
- Modelo FLH: JGS1, JGS2, JGS3, F-HUV
- Distância de transmissão: 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, .0185~3.5um
- Índice de refração: 1.46, 1.472, 1.50, 1.51, 1.523
- Material: Vidro silicato de alumínio, vidro silicato de alumínio, vidro borosilicato
- Aplicação: Semicondutores, MEMS, Médicos
- Relatório de inspecção: por pedido
Parâmetros técnicos:
| Parâmetro | Valor |
|---|---|
| Materiais | Sílica fundida de alta pureza/wafer de vidro |
| Modelo FLH | JGS1, JGS2, JGS3, F-HUV |
| Modelo OHARA | SK1300, SK1310 |
| Modelo Schott | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Espessura | 0.1-10 mm |
| Limite de prejuízo | > 10 J/cm2 |
| Impuridades metálicas | < 0,2 ppm |
| Diâmetro | 2-12 polegadas |
| Transmissão | IR, visível, DUV |
| Relatório de inspecção | Por pedido |
| Segundo piso | Por pedido |
Aplicações:
A BonTek oferece uma ampla gama de wafers de sílica fundida de alta pureza com vários modelos, como a Corning C7980, C7979, Eagle XG, Gorilla, FLH JGS1, JGS2, JGS3 e F-HUV.As bolinhas são feitas de quartzo fundido, vidro borosilicato, vidro óptico, vidro quartzo e outros materiais com excelentes propriedades ópticas.
Nossas bolinhas de sílica fundida são certificadas com ISO9001 e podem ser usadas em uma ampla gama de aplicações, como transmissão IR, visível e DUV.Com uma quantidade mínima de 5 peças e um prazo de entrega de 2 semanas, os wafers de sílica fundida da BonTek são confiáveis e rentáveis. Garantimos um elevado nível de qualidade e capacidade de fornecimento de 100000/mês.
As nossas wafers de sílica fundida apresentam uma rugosidade superficial muito precisa de Ra<1.0nm, tornando-as perfeitas para uma variedade de aplicações.FLH e China GlassOferecemos wafers com vários tipos de embalagens como cassete e frasco.
Personalização:
Wafer de sílica fundida: personalize o seu próprioA BonTek oferece óleos de sílica fundida personalizados com um número de modelo de substrato de vidro.Cada bolacha é embalada em uma cassete ou frascoO nosso prazo de pagamento é TT/antecipado e somos capazes de fornecer até 100000 wafers por mês.185-3.5um, com um limiar de danos de > 10J/cm2, TTV de < 2um, < 5um e BOW de < 30um.e são idealmente utilizados para a fabricação de placas de silicato de cálcio.
Apoio e Serviços:
A nossa equipa técnica está disponível para responder a quaisquer perguntas sobre os nossos produtos, fornecer aconselhamento sobre a selecção de produtos,e ajudar a resolver quaisquer problemas que possam surgir durante o processo de fabricaçãoTambém oferecemos serviços personalizados, como otimização de processos, qualificação de produtos e soluções de metrologia para atender às suas necessidades específicas.Também fornecemos treinamento sobre o uso de nossos produtos para garantir o melhor desempenho.
