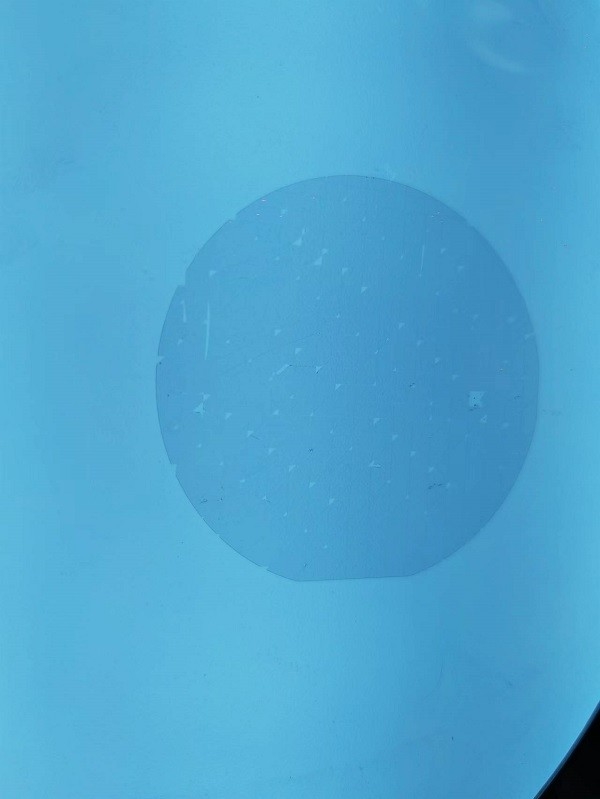

LTV 5mmx5mm 2μm Wafer de sílica fundida TTV 20μm para indústria de semicondutores
Detalhes do produto:
| Place of Origin: | China |
| Marca: | CSIMC |
| Certificação: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Condições de Pagamento e Envio:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Preço: | Negociável |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Informação detalhada |
|||
| Nome do produto: | JGS1 JGS2 JGS3 Wafer de vidro e quartzo para estabilidade química de clareza óptica superior | Lado polido Ra: | < 1,0 nm ou específico conforme solicitado |
|---|---|---|---|
| PLTV ((<0,5um): | ≥ 95% ((5 mm*5 mm) | Transmissão: | Ultravioleta e Visível |
| Incline-se.: | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm | Diâmetro: | 500,8 mm,76.2mm, 100mm, 150mm, 200mm |
| Materiais: | Silicio fundido por UV, quartzo fundido (JGS1, JGS2, JGS3) | Superfície: | DSP, SSP, DSL |
| Destacar: | Wafer de sílica fundida de 2um,Wafer de sílica fundida de 5x5 mm,Wafer de sílica fundida da indústria de semicondutores |
||
Descrição de produto
Descrição do produto:
Características:
- Nome do produto: JGS1 JGS2 JGS3 Wafer de vidro e quartzo para estabilidade química de clareza óptica superior
- Material: Sílica fundida por UV, Quartzo fundido (JGS1, JGS2, JGS3)
- Arredondamento da borda: conforme com a norma SEMI M1.2/referência à IEC62276
- Diâmetro: 50,8 mm,76.2mm, 100mm, 150mm, 200mm
- "Técnicas de detecção" para a detecção de ondas de rádio ou de rádio, incluindo as técnicas de detecção de ondas de rádio ou de rádio, que permitam a detecção de ondas de rádio ou de rádio, incluindo as técnicas de detecção de ondas de rádio ou de rádio.
A nossa Wafer de Silício Vitroso, também conhecida como Wafer de Dióxido de Silício ou Wafer de Quartzo, é um produto de alta qualidade que apresenta uma clareza óptica superior e estabilidade química.Fabricado em silicio fundido por UV e quartzo fundido (JGS1), JGS2, JGS3), esta bolacha cumpre a norma SEMI M1.2 para arredondamento de bordas e está disponível em diâmetros que variam de 50,8 mm a 200 mm.Esta bolacha é uma escolha confiável para uma variedade de aplicações.
Parâmetros técnicos:
| Categoria de produtos | Wafer de sílica fundida |
| LTV (5mmx5mm) | < 2 μm |
| Transmissão | Ultravioleta e Visível |
| Flat primário | 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/novo, novo, novo |
| PLTV ((<0,5um) | ≥ 95% ((5 mm*5 mm) |
| Espessura | 350um, 500um, 1000um |
| Arredondamento da borda | Conforme com a norma SEMI M1.2/referência à IEC62276 |
| Tipo | Silício fundido, Quartzo fundido |
| Materiais | Silicio fundido por UV, quartzo fundido (JGS1, JGS2, JGS3) |
| Superfície | DSP, SSP, DSL |
Esta é a tabela de parâmetros técnicos para Wafer de SiO2, Wafer de Silício Vítreo, Wafer de Quartzo Fundido.
Aplicações:
Nossa bolacha de sílica fundida tem um PLTV (< 0,5um) de ≥ 95% (5mm * 5mm) e um lado polido Ra de menos de 1,0 nm, ou específico conforme solicitado.SSP (polido unilateral), e DSL (dupla-lado lapped).
A nossa bolacha de sílica fundida é perfeita para várias aplicações de semicondutores e MEMS. A sua elevada pureza e baixo coeficiente de expansão térmica tornam-na ideal para utilização em circuitos integrados,células fotovoltaicasA nossa bolacha de sílica fundida tem também excelentes propriedades ópticas, tornando-a adequada para utilização em fibras ópticas e lentes.
A nossa bolacha de sílica fundida é entregue em embalagens de cassete e frasco e fechada a vácuo para garantir a qualidade do produto, com uma capacidade de fornecimento de 20.000 peças por mês.As suas necessidades de produtos serão sempre atendidas em tempo útilO prazo de entrega varia de 1 a 4 semanas, dependendo da sua localização.
Escolha a BonTek Fused Silica Wafer para todas as suas necessidades de aplicações de semicondutores e MEMS. Contacte-nos hoje para fazer o seu pedido.
Apoio e Serviços:
- Apoio à instalação do produto
- Solução de problemas e reparação de produtos
- Opções de personalização
- Apoio técnico no local
- Formação e educação sobre produtos
- Garantia e suporte pós-garantia
Embalagem e transporte:
Embalagem do produto:
O produto de Wafer de Sílica Fundida será embalado numa caixa de plástico protetora para garantir que chegue ao seu destino intacto.A caixa será selada para evitar que qualquer poeira ou detritos de entrar e danificar a bolacha.
Transporte marítimo:
O produto da Wafer de Sílica Fundida será enviado através de um serviço de correio seguro e confiável.Incluindo o endereço e as informações de contacto do destinatárioO pacote será manuseado com cuidado para garantir que chegue ao seu destino na mesma condição em que foi enviado.
Perguntas frequentes:
A: A marca é BonTek.
P: Quais são os números de modelo disponíveis para a Wafer de Silício Fundido?
R: Os números de modelo disponíveis são Silicio fundido e Quartzo fundido.
P: Que certificações tem a Wafer de Sílica Fundida?
A: A Wafer de Sílica Fundida tem certificações ISO:9001 e ISO:14001.
P: Qual é o local de origem da Wafer de Sílica Fundida?
R: O local de origem da Wafer de Silício Fundido é a China.
Q: Qual é a quantidade mínima de encomenda para a Wafer de Sílica Fundida?
A: A quantidade mínima de encomenda para a Wafer de Sílica Fundida é de 5 peças.
P: Qual é o preço da Wafer de Sílica Fundida?
R: O preço da Wafer de Silício Fundido é negociável.
Q: Quais são os termos de pagamento para a Wafer de Sílica Fundida?
R: Os termos de pagamento para as Wafer de Silício Fundido são T/T.
P: Qual é a capacidade de fornecimento de Wafer de Sílica Fundida?
A: A capacidade de fornecimento de Wafer de Sílica Fundida é de 20000 pcs/Mês.
P: Qual é o prazo de entrega para a Wafer de Sílica Fundida?
R: O prazo de entrega da Wafer de Sílica Fundida é de 1 a 4 semanas.
P: Quais são os detalhes da embalagem do Wafer de Sílica Fundida?
R: Os detalhes da embalagem do Wafer de Silício Fundido são embalagem em cassete/ frasco, fechada a vácuo.
