Materiais: Silicone fundido, quartzo fundido Marca: JGS1 JGS2 JGS3
Diâmetro: 500,8 mm,76.2mm, 100mm, 150mm, 200mm Espessura: 350um, 500um, 1000um
TTV: < 10 μm Flat primário: 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/novo, novo, novo
Superfície: DSP SSP Aplicação: Semicondutor, MEMS
Destacar:

Wafers de sílica fundida de alta pureza

,

Orifícios de sílica fundidos de 8'

,

Semicondutores Wafers de sílica fundida

Descrição de produto

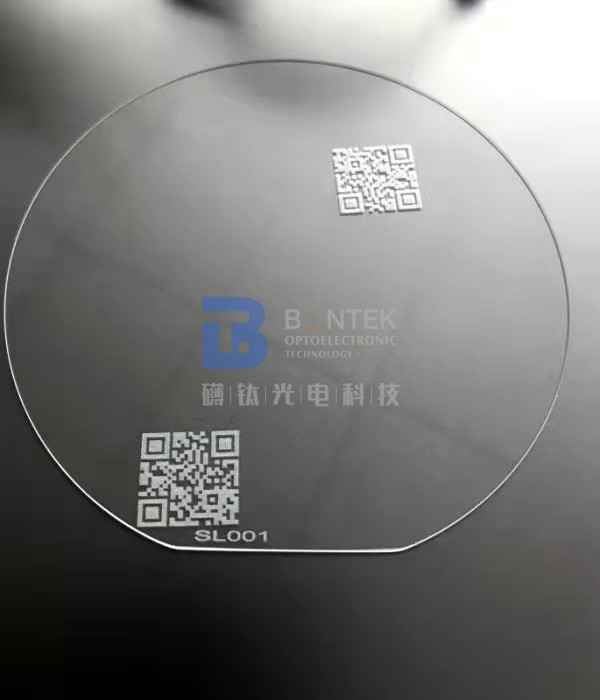

2", 3", 4", 6", 8" Desempenho imbatível com as nossas wafers de sílica fundida de alta pureza para fotônica e semicondutores



Melhore sua tecnologia com wafers de sílica fundida!

No mundo acelerado da tecnologia avançada, a precisão e a confiabilidade não são negociáveis.Introdução das nossas Wafers de Silício Fundido de qualidade superior base da inovação para aplicações de alto desempenhoFabricadas a partir de sílica fundida ultra-pura, estas placas oferecem claridade óptica incomparável, estabilidade térmica e resistência mecânica, garantindo uma integração perfeita nos seus projetos mais exigentes.

As bolinhas de sílica fundidas são ideais para revestimentos ópticos, semicondutores e microeletrônicos, onde a precisão e a consistência são primordiais.O seu baixo coeficiente de expansão térmica e a sua elevada qualidade de superfície tornam-nas a escolha perfeita para atingir um desempenho óptimo e minimizar os defeitos.

Não faça concessões na qualidade, escolha as nossas Wafers de Silício Fundido e abra um novo reino de possibilidades para a sua investigação e desenvolvimento.Abraçar o futuro da tecnologia com o material que define o padrão de excelênciaPedem agora e levem os vossos projetos para o próximo nível!

Parâmetro Descrição
Materiais Quartzo fundido JGS2
Composição SiO2(Dióxido de silício)
Transmissão Excelente transparência na faixa ultravioleta (UV) a infravermelha (IR)
Índice de refração 1.4585 (a 587,6 nm)
Densidade 2.203 g/cm3
Coeficiente de expansão térmica 5.5 x 10- 7K- Um.
Intervalo de temperatura de funcionamento Até 1200°C
Resistência química Resistente à maioria dos ácidos, álcalis e solventes orgânicos
Revestimento de superfície de peso superior a 200 g/m2, mas não superior a 300 g/m2
Qualidade da superfície Normalmente especificados de acordo com as normas do sector (por exemplo, MIL-O-13830)
Tolerância dimensional Personalizável de acordo com os requisitos do cliente
Tamanhos de wafer Disponível em vários diâmetros: 2", 3", 4", 6", 8" e maiores
Espessura da bolacha Normalmente varia de alguns milímetros a vários milímetros
Aplicações Óptica, lasers, semicondutores, instrumentos científicos, etc.



2", 3", 4", 6", 8" Desempenho imbatível com as nossas Wafers de Sílica Fundida de Alta Pureza para Fotônica e Semicondutores 02", 3", 4", 6", 8" Desempenho imbatível com as nossas Wafers de Sílica Fundida de Alta Pureza para Fotônica e Semicondutores 12", 3", 4", 6", 8" Desempenho imbatível com as nossas Wafers de Sílica Fundida de Alta Pureza para Fotônica e Semicondutores 2





Especificações de fabricação de quartzo fundido

Parâmetro

JGS1

JGS2

JGS3

Tamanho máximo

< Φ200 mm

< Φ300 mm

< Φ200 mm

Distância de transmissão (ratio de transmissão médio)

0.17~2.10um (Tavg> 90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH- Conteúdo

1200 ppm

150 ppm

5 ppm

Fluorescência

(ex 254 nm)

Praticamente livre

V-b forte

V-B forte

Conteúdo de impurezas

5 ppm

20-40 ppm

40 a 50 ppm

Constante de bifringência

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Método de fusão

Doenças cardiovasculares sintéticas

Fusão de oxigénio e hidrogénio

Fusão elétrica

Aplicações

Substrato a laser: Janela, lente, prisma, espelho...

Semicondutores e janelas de alta temperatura

IR e UV
Substrato





2", 3", 4", 6", 8" Desempenho imbatível com as nossas Wafers de Sílica Fundida de Alta Pureza para Fotônica e Semicondutores 3



2", 3", 4", 6", 8" Desempenho imbatível com as nossas Wafers de Sílica Fundida de Alta Pureza para Fotônica e Semicondutores 4
